Wave2 4x 11N/ac 2.4/5Ghz2x2 +18dBi
高功率室外無線橋接/基地台

能MU-MIMO Wave2次世代晶片設計,提供了同時間無線4通道(4倍)存取使用能力,是一款2.4/5GHz的雙頻無線基地台。在5G頻段使用IEEE 802.11ac標準規範,最大傳送速率高達867Mbps,而在2.4G頻段使用IEEE 802.11n,最大傳送速率高達400Mbps,可同時提供2.4Ghz和5GHz頻段的無線訊號。


快速靈活的安裝

為您的應用環境選擇合適的安裝選項


CenOS 5.0 集中式平台管理

對核心群組的多台無線基地台進行智慧型控制及自動配置與設定

支援AP with WDS 模式 / WDS 模式 / Client Bridge + Universal Repeater 模式與WISP/CPE Repeater +AP 模式

OW-400 A1硬體設計出高耐用性防水網路線接頭及IP68防水防護等級堅硬外殼,且內建5GHz頻段18dBi指向性天線,同時支援2個2.4GHz可外接N-Type室外天線接頭。最適合用於企業、其他公共場所室外佈署及WISP應用。

OW-400 A1支援IEEE 802.3at (PoE)網路功能,利用CAT 5e乙太網路同時傳輸電源及資料,省去電源建置的問題。OW-400 A1支援漫遊功能, 包含IAPP及快速無線漫遊802.11r/k技術,在佈建多台的OW-400 A1環境下,使用IAPP 或802.11r/k快速無線漫遊技術,將會讓無線使用者迅速的無痕轉換基地台使用。

產品特色

  • 2.4GHz頻段支援標準802.11bgn無線基地台,最大傳輸速率400Mbps
  • 5Ghz頻段支援11 an/ac無線基地台,最大傳輸速率867Mbps
  • 支援300mW於4Ghz/5Ghz 高功率輸出
  • 內建2×2 雙極化5GHz 18dBi指向性面板天線
  • 支援2 個4Ghz N-Type 外接防水接頭
  • 支援 CenOS 5.0 核心軟體 (Click here for more)
  • 操作模式: 多功能AP模式 ( 包括認證AAP/Pure AP/ AP with WDS)、 (CAP) 集中式控管平台模式、 Client Bridge + Repeater AP模式以及WISP/CPE+ Repeater +AP模式等
  • 支援IEEE 802.3at標準48V PoE受電PD裝置使用
  • 內建標準RADIUS認證伺服器,最大可建置50組User Accounts
  • 網頁式可客製化入口登入與登出頁面自行編制功能
  • 支援防水外殼IP68防水保護等級
  • 內建Facebook與Google 服務商支援0開放性授權驗證帳戶功能,並支援進階可創建OAuth2.0新服務商功能
  • Cerio CenOS 5.0支援集中式控管平台( CAP )模式控管,最多可同時管理128台無線基地台
  • 在AP模式下2.4GHz及5GHz時各支援 16 組Multiple-VLAN(ESSID),最大支援達32組Multiple-VLAN
  • 在2.4GHz及5GHz各自使用AP模式支援8組WDS橋接,最大支援達16組WDS橋接功能

軟體重要功能

  • 內建基本1x RADIUS 認證伺服器帳戶資料庫功能,適合中小環境免去另外架設伺服器成本,與支援指向RADIUS 認證伺服器帳戶設定功能以配合大型環境整合帳戶需求
  • CAP (CenOS 5.0)集中式控管平台管理 – 對核心群組的多台無線基地台進行控制性設定
  • 無線基地台群組管理 – 對無線基地台智慧型控制自動配置與設定
  • 每組SSID支援設定標準1q VLAN Tag標記,並支援設定4096組VLAN Tags標記能力
  • QoS (Quality of Service) 支援頻寬管理及流量優化
  • 支援對網路認證各個使用者頻寬上載/下載速度限制與整體最大頻寬上載/下載速度限制控制
  • 支援IAPP無線網路漫遊功能外更支援最新11r/k快速無線漫遊技術
  • 支援Ping Watchdog 問題自動監測,並可設定反覆重啟以確保正常運作,方便管理者無需因網路當機問題而費心管理
  • 作業軟體支援可定時系統重啟功能,管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動試放重啟
  • 支援進階CLI via Telnet and SSH介面管理功能
  • 支援GUI監看狀態頁面,提供曲線圖形流量分析表等狀態

OW-400 A1 硬體重要功能

  • 內建2×2 雙極化5GHz 18dBi (水平範圍H15°, 垂直範圍E16°) 指向性面板天線
  • 支援兩個2.4GHz 的N-Type外接防水接頭
  • 支援IEEE 802.3at標準48V的PoE受電PD裝置使用
  • 内建長距離功率放大晶片及高靈敏度接收器,在環境應用中提供室外無線佈署可靠的性能
  • 內建ESD (Electro Static Discharge) 乘載與放電防雷設計Conductive: 4KV ; Air: 8KV
  • 符合開路電壓/短路電流雷擊防制EN61000-4-5 硬體設計規範
  • Vent自動調節式卸壓閥設計 (避免因壓力熱漲冷縮導致機體不當膨脹問題產生)

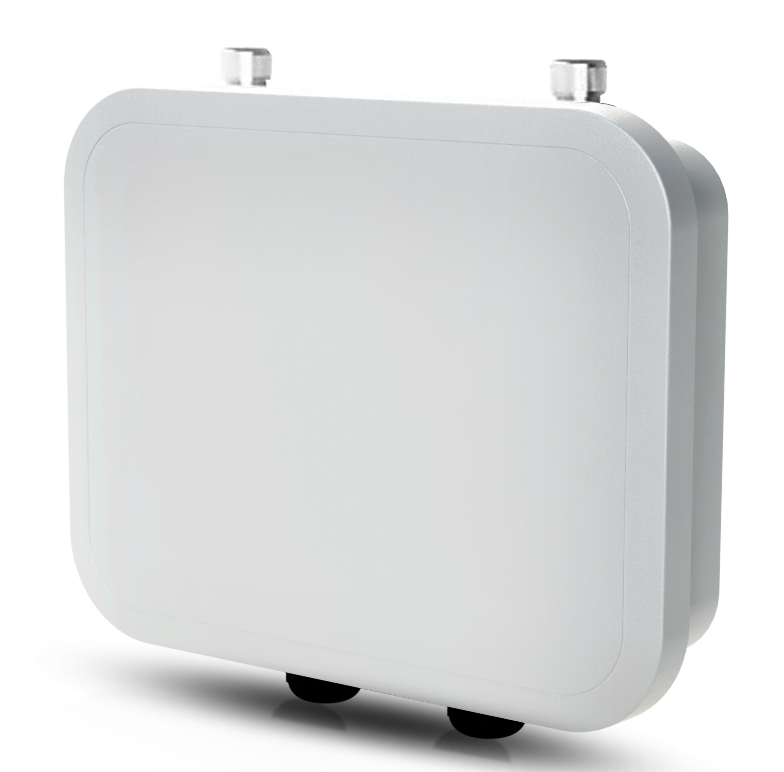

OW-400-A1 硬體外觀



OW-400 A1
專業柱掛/壁掛簡單施工安裝

 OW-400-A1 硬體規格

軟體系統支援
可搭載作業系統 Cerio CenOS 5.0核心軟體
產品標準及硬體規格
支援無線網路規範 IEEE 802.11 b/g/n/a/ac compliant
IEEE 802.3 / IEEE 802.3u
IEEE802.3at Power Over Ethernet compliant
IEEE 802.11Q VLAN
IEEE802.11r/IEEE802.11k Fast Roaming
IEEE802.1x RADIUS
IEEE802.11e WMM
有線網路結構 10/100/1000BASE-TX Auto MDI/MDI-X Ethernet
Connector x 2 (Power over Ethernet 802.3.at PoE in )
LED 燈號顯示 PWR  (Power)  LED x 1
ETH1  (PoE In)  LED x 1
ETH2 LED x 1
2.4G Signal
5G Signal LED x1
無線網路規格
資料傳輸速率 IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing)
IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
IEEE802.11n : 400Mbps (@ 40MHz 256QAM)
IEEE802.11ac : 867Mbps(@ 80MHz 256QAM)
支援頻率範圍 IEEE802.11a/an/11ac  : 可支援 5.180 – 5.240 & 5.725 – 5.825 GHz
IEEE802.11a/an/11ac  : 可支援 5.180 – 5.240 & 5.725 – 5.825 GHz
頻道頻寬 IEEE802.11b/g/n : 20/40MHz
IEEE802.11ac: 20/40/80MHz
存取方式 CSMA / CA with ACK
調變方式 IEEE802.11b : DSSS (DBPK,DQPSK,CCK)
IEEE802.11a/g : OFDM(64-QAM,16-QAM,QPSK,BPSK)
IEEE802.11ac : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK)
IEEE802.11n : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK)
運作頻道 2.4GHz : 1-13
5GHz :  36-64, 100-140, 149-165 (視所在區域之規定網域而定)
傳送功率 2.4Ghz :  Max : 24 ± 1 dBm
5Ghz :  Max : 24 ± 1 dBm
接收敏感度 2.4Ghz :  Max : -96 dBm
5Ghz :  Max : -92 dBm
環境 & 特性
操作溫度 -20 °C ~ 65 °C
儲存溫度 -30 °C ~ 80°C
操作溼度 10% – 95% 非凝結狀態
儲存溼度 10% – 95% 非凝結狀態
天線 內建18dBi 5GHz 2×2 指向性天線( H : 15 , E : 16)
2個 2.4G N-Type防水接頭
安裝方式 支援柱掛/壁掛安裝及 IP68 防水外殼
ESD Conductive: 4KV
Air: 8KV
Surge Protection Line to Line 1KV: Line to ground 4KV (EN61000-4-5)
卸壓閥 自動調節式卸壓閥設計
電力消耗 14 Watt (Max)
電源供應 網路電源供應器Power Over Ethernet ( POE 48~57V)
Integragted IEEE 802.3at Power over Ethernet (PoE)
輸入電源 IEEE802.3at 48V~57V PoE In
尺寸(W x H x D) 252 x 200 x 78 mm
重量 1.45kg
安全規範 CE, FCC, NCC, ROHS Compliant



包裝內容
OW-400 A1本體 x1
PoE電源供應器套件 x1
固定式壁掛/柱掛安裝套件 x1
可調式壁掛/柱掛安裝套件(OW-PKUR) x1
快速安裝導引手冊(中英文版) x2
產品保證卡 x1
