OW-408 A1

eXtreme Power Wave2 4x 11N/ac 2.4/5Ghz 2×2
高功率室外型無線基地台 ( 300mW )

CERIO OW-408 A1 eXtreme Power Wave2 4x 11N/ac 2.4/5Ghz 2×2 室外型無線基地台,使用最新的11n/ac速率晶片,採用超高運算超高效能MU-MIMO Wave2次世代晶片設計,提供了同時間無線4通道(4倍)存取使用能力,是一款2.4/5GHz的雙頻無線基地台。在5G頻段使用IEEE 802.11ac標準規範,最大傳送速率高達867Mbps,而在2.4G頻段使用IEEE 802.11n,最大傳送速率高達400Mbps,可同時提供2.4Ghz和5GHz頻段的無線訊號。

OW-408 A1硬體設計出高耐用性防水網路線接頭及IP67防水防護等級堅硬外殼,且內建雙頻(2.4G / 5G) 8dBi寬廣域扇形天線以及搭載CenOS 5.0軟體核心,支援CAP模式集中管理功能來管理無線AP,非常適合用於企業、其他公共場所室外佈署及WISP應用。

CERIO室外無線基地台OW-408 A1支援IEEE 802.3at (PoE)網路功能,利用CAT 5e乙太網路同時傳輸電源及資料,省去電源建置的問題。OW-408 A1支援漫遊功能,包含IAPP及快速無線漫遊802.11r/k技術,在佈建多台的OW-408 A1環境下,使用IAPP 或802.11r/k快速無線漫遊技術,將會讓無線使用者迅速的無痕轉換基地台使用。

產品特色

  • 2.4GHz頻段支援標準802.11bgn無線基地台,最大傳輸速率400Mbps
  • 5Ghz頻段支援11 an/ac無線基地台,最大傳輸速率867Mbps
  • 支援300mW於4Ghz/5Ghz 高功率輸出
  • 內建2×2雙頻(2.4G / 5G) 8dBi寬廣域扇形天線
  • 支援 CenOS 5.0 核心軟體 (Click here for more)
  • 操作模式: 多功能AP模式 ( 包括認證AAP/Pure AP/ AP with WDS)、 (CAP) 集中式控管平台模式、 Client Bridge + Repeater AP模式以及WISP/CPE+ Repeater +AP模式等
  • 支援IEEE 802.3at標準48V PoE受電PD裝置使用
  • 內建標準RADIUS認證伺服器,最大可建置50組User Accounts
  • 提供網頁式可客製化入口登入頁面與登出頁面自行編制功能
  • 支援防水外殼IP67防水保護等級
  • 內建Facebook與Google 服務商支援0開放性授權驗證帳戶功能,並支援進階可創建OAuth2.0新服務商功能
  • Cerio CenOS 5.0支援集中式控管平台( CAP )模式控管,最多可同時管理128台無線基地台
  • 2.4GHz及5GHz時各支援 16 組Multiple-VLAN(ESSID),最大支援達32組Multiple-VLAN
  • 在2.4GHz及5GHz各自使用AP模式支援8組WDS橋接,最大支援達16組WDS橋接功能

軟體重要功能

  • 內建基本1x RADIUS 認證伺服器帳戶資料庫功能,適合中小環境免去另外架設伺服器成本,與支援指向RADIUS 認證伺服器帳戶設定功能以配合大型環境整合帳戶需求
  • CAP (CenOS 5.0)集中式控管平台管理 – 對核心群組的多台無線基地台進行控制性設定
  • 無線基地台群組管理 – 對無線基地台智慧型控制自動配置與設定
  • 每組SSID支援設定標準1q VLAN Tag標記,並支援設定4096組VLAN Tags標記能力
  • QoS (Quality of Service) 支援頻寬管理及流量優化
  • 支援對網路認證各個使用者頻寬上載/下載速度限制與整體最大頻寬上載/下載速度限制控制
  • 支援IAPP無線網路漫遊功能外更支援最新11r/k快速無線漫遊技術
  • 支援Location Tracking功能, 能將無線使用者的距離位置之訊息提供至數據庫做分析
  • 作業軟體支援可定時系統重啟功能,管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動試放重啟
  • 支援進階CLI via Telnet and SSH介面管理功能
  • 支援GUI監看狀態頁面,提供曲線圖形流量分析表等狀態

OW-408 A1 硬體重要功能

  • 內建2×2雙頻(2.4G / 5G) 8dBi寬廣域扇形天線(2.4GHz水平範圍H75°, 垂直範圍E60° ; 5GHz水平範圍H100°, 垂直範圍E80° )
  • 支援IEEE 802.3at標準48V的PoE受電PD裝置使用
  • >内建長距離功率放大晶片及高靈敏度接收器,在環境應用中提供室外無線佈署可靠的性能
  • 內建ESD (Electro Static Discharge) 乘載與放電防雷設計Conductive: 4KV ; Air: 8KV
  • Vent自動調節式卸壓閥設計 (避免因壓力熱漲冷縮導致機體不當膨脹問題產生)

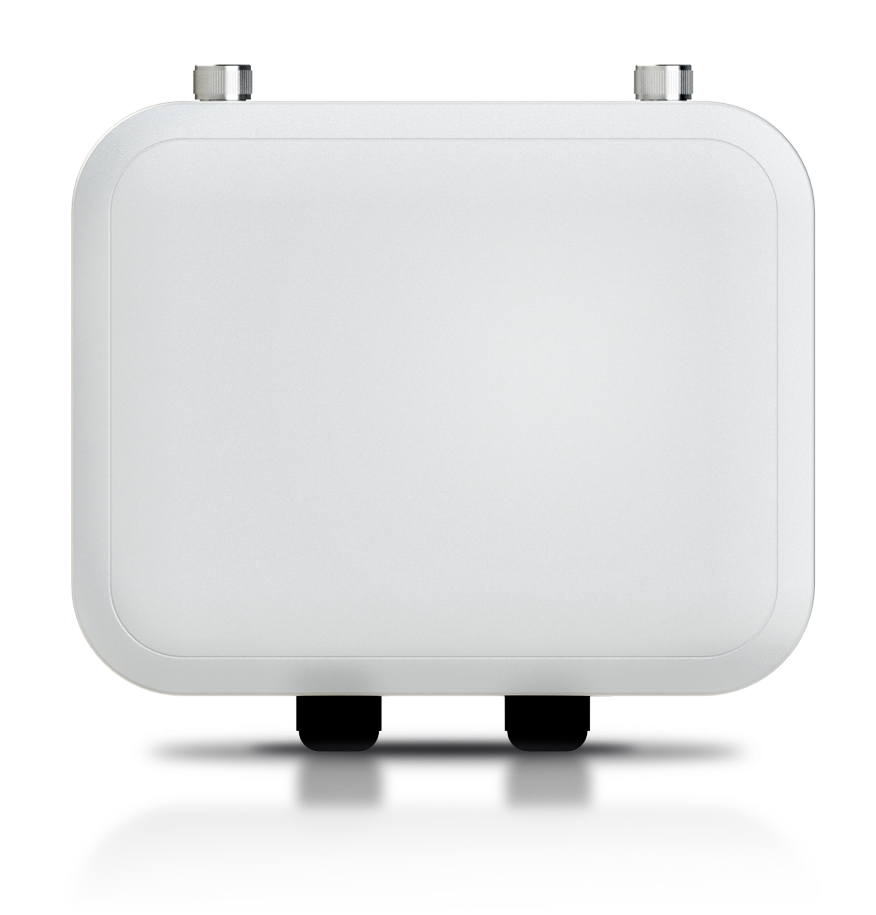

OW-408 A1 硬體外觀



OW-408 A1

專業柱掛/壁掛簡單施工安裝

 OW-400-A1 硬體規格

軟體系統支援
可搭載作業系統 Cerio CenOS 5.0核心軟體
產品標準及硬體規格
支援無線網路規範 IEEE 802.11 b/g/n/ac compliant
IEEE 802.3 / IEEE 802.3u
IEEE 802.11 b/g/n compliant
IEEE802.3at Power Over Ethernet compliant
IEEE 802.11Q VLAN
IEEE802.11r/IEEE802.11k Fast Roaming
IEEE802.1x RADIUS
IEEE802.11e WMM
有線網路結構 10/100/1000BASE-TX Auto MDI/MDI-X Ethernet
Connector x 2 (Power over Ethernet 802.3.at PoE in )
LED 燈號顯示 PWR  (Power)  LED x 1
ETH1  (PoE In)  LED x 1
ETH2 LED x 1
2.4G Signal x1
5G Signal LED x1
無線網路規格
資料傳輸速率 IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing)
IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
IEEE802.11n : 400Mbps (@ 40MHz 256QAM)
IEEE802.11ac : 867Mbps(@ 80MHz 256QAM)
支援頻率範圍 IEEE802.11nbg :可支援 2.412 ~ 2.472 GHz
IEEE802.11a/an/11ac  :可支援 5.180 – 5.240 & 5.725 – 5.825 GHz
頻道頻寬 IEEE802.11b/g/n : 20/40MHz
IEEE802.11ac: 20/40/80MHz
存取方式 CSMA / CA with ACK
調變方式 IEEE802.11b : DSSS (DBPK,DQPSK,CCK)
IEEE802.11a/g : OFDM(64-QAM,16-QAM,QPSK,BPSK)
IEEE802.11ac : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK)
IEEE802.11n : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK)
運作頻道 2.4GHz : 1-13
5GHz :  36-64, 100-140, 149-165 (視所在區域之規定網域而定)
傳送功率 2.4Ghz :  Max : 24 ± 1 dBm
5Ghz :  Max : 24 ± 1 dBm
接收敏感度 2.4Ghz :  Max : -96 dBm
5Ghz :  Max : -92 dBm
環境 & 特性
操作溫度 -20 °C ~ 65 °C
儲存溫度 -30 °C ~ 80°C
操作溼度 10% – 95% 非凝結狀態
儲存溼度 10% – 95% 非凝結狀態
天線 內建2×2雙頻 (2.4G / 5G) 8dBi寬廣域扇形天線

(2.4GHz  H : 55 , E : 60 ; 5GHz  H : 100 , E : 80  )

安裝方式 支援柱掛/壁掛安裝及 IP67 防水外殼
ESD Conductive: 4KV
Air: 8KV
Surge Protection Line to Line 1KV: Line to ground 4KV (EN61000-4-5)
卸壓閥 自動調節式卸壓閥設計
電力消耗 24Watt (Max)
電源供應 網路電源供應器Power Over Ethernet ( POE 48~57V)
Integragted IEEE 802.3at Power over Ethernet (PoE)
輸入電源 IEEE802.3at 48V~57V PoE In
尺寸(W x H x D) 252 x 200 x 78 mm
重量 1.45kg
安全規範 CE, FCC, NCC, ROHS Compliant



包裝內容
OW-408 A1本體 x1
PoE電源供應器套件 x1
固定式壁掛/柱掛安裝套件 x1
快速安裝導引手冊(中英文版) x2
產品保證卡 x1

產品規格

版本
日期
語言
檔案大小
下載
v1.1
2018.06.07
中文
1MB
快速安裝手冊
版本
日期
語言
檔案大小
下載
v1.1
2018.06.07
中文
752KB
快速使用手冊
版本
日期
語言
檔案大小
下載
v1.1
2018.06.07
中文
752KB
提醒您:
更新韌體時切勿以無線網路連接方式進行更新,將導致更新失敗並屬人為疏失須付費維修。
正確請以連接實體網路線連接方式後再進行更新。

本產品主機板具有遭受雷擊或間接雷擊時斷絕避免損壞延續至其他設備之設計。但使用時仍須考量戶外直接雷擊或間接雷擊會造成產品自身損壞問題,請自行安裝導地線接地與天線避雷器或電源之來源端安全阻斷器以保護此戶外無線基地台(請注意: 直接雷擊與間接雷擊導致的RF N-Type 接頭特性損壞或主機板故障是不包含再保固範圍之內的)
