FPOE-PE-E90

4Pair 90Watt Force Power Gigabit Edge PoE 邊際網路電源傳輸器

CERIO FPOE-PE-E90 4Pair 90Watt Force Power Gigabit Edge PoE邊際網路電源傳輸器提供高速Gigabit乙太網路傳輸能力,提供DC 50~57V輸入電壓,此Force Power Gigabit Edge PoE邊際網路電源傳輸器採用最新硬體Force Power高功率設計,利用4Pair UTP 網路線同時傳送網路資料與裝置所需求的網路電源,除對無電源設施的邊際末端環境應用提供了一個穩定的高功率Edge PoE邊際主幹傳輸的解決方案,也簡化了繁雜且額外的電力佈線施工與人力成本,隨插即用簡易的連接方式,對不易設置電源的環境提供了更好的選擇,為工業電腦、高速安全影像監控業者網路規劃與時下需求末端邊際電力環境等,提供了高經濟效益的解決方案。

產品特色

  • 支援Gigabit 10/100/1000Mbps網路標準並符合 IEEE 802.3 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T等標準規範。
  • 提供Force Power PoE++ 輸出能力,低線衰硬體設計,當最大100米延伸距離時得以保持90Watt PoE電力傳輸功率。
  • 供電單元具有網路PSE/ PoE供電裝置功能,輸出電力最高可達802.3bt Type4 Class8 (90Watt)等級電力。
  • 受電單元具有網路 PD/PoE 受電裝置能力,搭配供電單元使用時,接收能力最高可達802.3bt Type4 Class8 (90Watt)等級電力。
  • 支援電流與反向急性過載時之電流保護設計。
  • 支援桌上置放、壁掛安裝及多台串接組合,讓使用者更靈活運用。

產品功能

FPOE-PE-E90 Force Power Gigabit Edge PoE 邊際網路電源傳輸器可透過4Pair UTP網路線傳輸進行FPOE-PE-E90 的供電單元輸出與受電單元連接後,透過乙太網路線作為PoE電力延伸予邊際PoE電源主幹傳輸使用,對邊際網路的電源需求設備 (如小型PoE交換器) 提供基本電力所需,即是同時透過RJ45網路線傳送資料與電力至無DC電源設施的邊際區域,而不受一般傳統插座距離與地點的限制。此外FPOE-PE-E90的供電單元輸出亦可對需求IEEE 802.3bt Type3/Class5 45Watt、Class6 60Watt與Type4/Class7 72Watt 、Class8 90Watt PoE電力層次的PoE/PD受電設備進行直接PoE Injector提供穩定的PoE網路供電。

長距離應用

FPOE-PE-E90 Force Power Gigabit Edge PoE邊際網路電源傳輸器可同時提供資料與電源傳輸,使用CAT 6 以上網路佈線,可不耗損保持來源90Watt的電源功率能力與資料傳輸速度,有效距離可達至少100米 (328英尺)。

突波保護

CERIO Edge PoE邊際網路電源傳輸器 支援ESD靜電放電保護及乘載放電防突波及確保設備安全等設計。

附加效益

FPOE-PE-E90 Edge PoE邊際網路電源傳輸器除了可節省成本且方便於網路規劃以及產品可靠性高。

簡易安裝

隨插即用,不需任何軟體配置。



產品應用

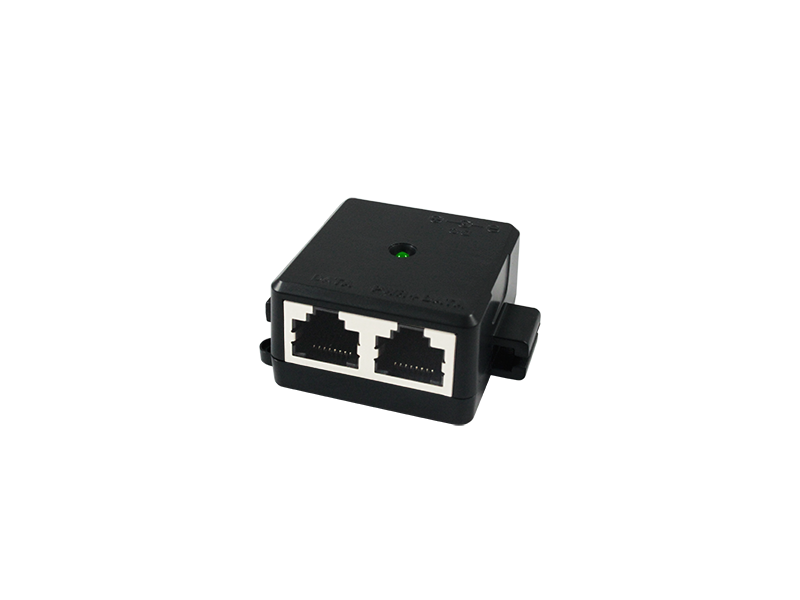

硬體外觀



產品尺寸

FPOE-PE-E90 產品標準及硬體規格

網路規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

網路媒介 1000BASE-T: UTP Cat. 6 or up
資料傳輸速率 10/100/1000Mbps (Half-duplex)

20/200/2000Mbps (Full-duplex)

PoE 過電種類 End-span (Type-A): PIN 1/2,3/6

Mid-span (Type-B): PIN 4/5,7/8

資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN PIN 1/2,3/6 & 4/5,7/8 (Power + Data Pin)
埠數介面 RJ-45 x1 : 電源 + 資料傳輸

RJ-45 x1 : 資料傳輸

電源介面(Interface) DC 接頭連接方式
ESD突波保護 支援ESD (Electro Static Discharge)靜電放電保護及乘載放電防突波設計
環境及特性
PoE 最大支援供電瓦數 90Watt
電源供應配置 56V 外接式90Watt 電源變壓器
輸入電壓 50 ~ 57Volt
電纜和功率耗損 @ 100Meter : 保持來源的電源功率能力 (90Watt )with Cat.6 or up Cable

@ 100Meter : “ 14Watt “ with Cat.5e Cable

LED 指示燈號 System LED: Power (Green) x1
操作溫度 0° to 55° C
儲存溫度 -40° to 70° C
操作濕度 5% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 54x41x23mm
重量 ( g ) PSE Unit : 32g , PD Unit :32g
安裝方式  壁掛, 置放, 串接組合
外殼材質 ABS
生產區域 TW only
安全規範 FCC ,CE, RoHs compatible
包裝內容
FPOE-PE – 供電單元本體 x 1
FPOE-PE – 受電單元本體 x 1
90Watt 電源變壓器 x 1
DC to DC (內徑 2.1mm PHY) 分配電源輸出用線 x 1
快速安裝使用手冊 x 1
產品保證卡 x 1
