TD-04AT

Multi Gigabit 4通道 AT PoE PD 測試加載器

CERIO TD-04AT是一款多通道PoE負載Loader測試的解決方案,最多可支援達4個通道,每個通道的最大負載功率可支援達25.5Watt抽載,完全符合EEE 802.3af和802.3at所規範標準,可針對POE PSE 交換器進行物理受電負載,對於需要被驗證測試的POE PSE 交換器其POE送電承載能力正常與否,此PoE PD 測試加載器無疑是一個重要的測試負載工具,適用於POE裝置工程驗證,POE裝置生產驗證等需求。

產品特色

  • 符合 IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3bz 2.5G/5G BASE-T, IEEE-802.3af PoE,IEEE802.3at POE+等規範。
  • 支援1/2.5/5Gbps Multi Gigabit RJ45乙太網路傳輸能力。
  • 支援4個POE 負載測試通道,每個通道可支援最大25.5Watt POE 負載測試。
  • 支援 3個PD Class等級測試規範 PD Class 2 (7Watt) , Class 3 (12.95Watt) 及 Class 4 (25.5Watt)。
  • 支援 PD Class 等級切換功能,使用 DIP Switch可切換為PD Class 2 (7Watt) , Class 3 (12.95Watt) 及 Class 4 (25.5Watt) 。
  • 提供POE 乙太網路流量的完整測試。
  • 支援19” 機架安裝。

產品應用

  • 提供PSE供電能力的負載測試驗證。
  • 提供PSE 相容性的驗證。
  • 提供環境中所有佈線系統的電源檢測能力。
  • 提升生產效率及優化生產規劃。

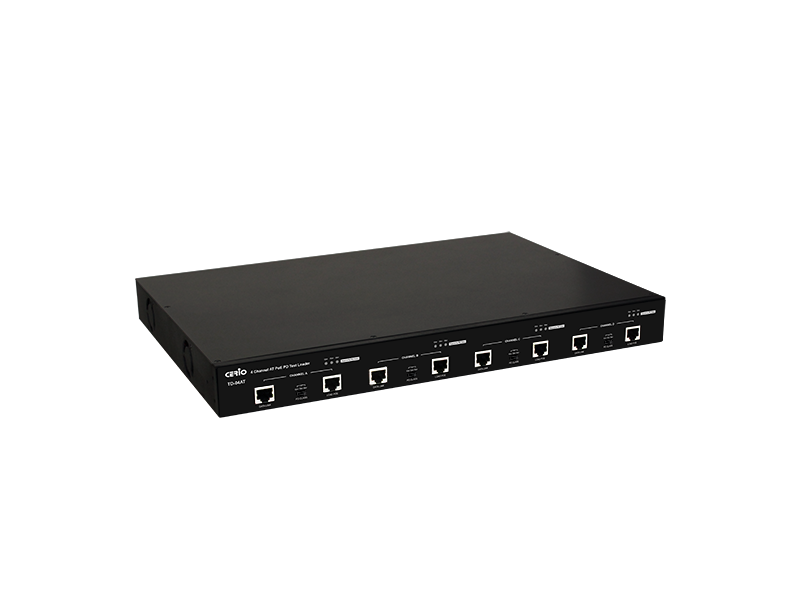

硬體外觀



TD-04AT 產品標準及硬體規格

標準規範 IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX,

IEEE 802.3ab 1000Base-T,

IEEE 802.3bz 2.5G/5G BASE-T

IEEE 802.3af Power over Ethernet (POE)

IEEE 802.3at Power over Ethernet (POE+)

網路媒介 10BASE –T: UTP Cat. 3 or up

100BASE-TX: UTP Cat. 5 or up

1000BASE-T: UTP Cat. 5 or up

2.5G/5G BASE-T : UTP Cat.5e or up

資料傳輸速率 10M/100M/1G/2.5G/5G (Half-duplex),

20M/200M/2G/5G/10G (Full-duplex)

POE過電種類 End-span (Type-A): PIN 1/2,3/6

Mid-span (Type-B): PIN 4/5,7/8

資料PIN PIN 1/2,3/6 & 4/5,7/8
電源PIN PIN 1/2,3/6 或 4/5,7/8 (Power + Data Pin)
埠數介面 RJ45 (PWR + Data) x4

RJ45 (Data) x4

x4

x4

DIP Switch 4 組 測試通道皆支援DIP Switch 可切換 PD Class  (C2/AF , C3/AF, C4/AT) 三個等級
風扇設計 超靜音雙風扇散熱設計
LED 燈號顯示 7W 輸出 : 狀態

12.95W (AF) 輸出: 狀態

25.5W (AT) 輸出 : 狀態

環境及特性
PSE 測試適用型態 Active POE IEEE 802.3 af

Active POE IEEE 802.3 at

Passive POE

PSE 輸入電壓 44~57V
POE電源輸出 7 +/- 1W

12 +/- 1W

25 +/- 1W

單特徵PD拓撲 (Single Signature PD)/Max. Power Class 2 : 7W

Class 3 : 12.95W

Class 4 : 25.5W

操作溫度 0° to 40° C
儲存溫度 -40° to 70° C
操作濕度 10% to 90% 非凝結狀態
儲存濕度 10% to 90% 非凝結狀態
尺寸 ( W x H x D ) 441 x 310 x 44 mm
重量 ( g ) 3.94kg
外殼材質 IP68防水防護等級鋁擠金屬外殼
生產區域 TW only
包裝內容
TD-04AT本體 x 1
簡易操作使用手冊 x 1
電源線 x 1
19”機架套件 x 1
產品保證卡 x 1
