CS-2424G A2
CERIO CS-2000 系列型號:CS-2424G A2是一款最新推出A2版之高傳輸高效能 4 SFP Gigabit +24 埠 10/100/1000Mbps 網管型交換機,內建支援瀏覽器(web-browser)管理介面,可供管理者方便管理及取得所有區域網路詳細資料。屬於layer 2管理機種,支援網路管理功能,管理模式支援Spanning Tree與Rapid spanning Tree 及 IEEE802.1Q Tag / Port base VLAN功能及IEEE802.1p-based /Port- based QoS流量控制支援WRR流量管理及IGMP snooping,同時可控制layer 2的頻寬管理以及迴路檢測及預防(Bandwidth control / Loop Detection) 等之大型企業網路安全管理。

CERIO CS-2424G 此款是高傳輸高效能Giga交換器, 支援共28埠網路Gigabit 埠,其中包括 24埠10/100 / 1000Mbps UTP RJ45網路埠,與4埠SFP埠光纖擴充埠且每埠皆支援TX Auto-Negotiation流量調變,此交換器屬於layer 2管理交換器支援網路管理功能,並內建支援瀏覽器(web-browser)管理介面,可供管理者方便管理及取得所有區域網路詳細資料,管理模式支援Spanning Tree與Rapid spanning Tree 及 IEEE802.1Q Tag / Port base VLAN功能及IEEE802.1p-based /Port- based QoS流量控制支援WRR流量管理及IGMP snooping與支援Link Aggregation Control Protocol(LACP) 網路聚合功能可擴大多台間互連為骨幹連結通道,同時可控制layer 2的頻寬管理以及迴路檢測及預防(Bandwidth control / Loop Detection) 等等之大型企業網路安全管理,CS-2424G主體設計符合19吋機架式1U規格,適合運作在大型網路架構做為主要網路區域與區域間之骨幹結合或是分散最終末端節點區域,如建置樹狀結構網路環境之頭端設備或星型甚至於環狀拓樸架構之橋接骨幹等等,完全符合時代大量多媒體和影像傳大頻寬傳輸之需求,此CERIO CS-2424G將是您時下管理型最需要的網路交換器首選。
產品特色
- 符合 IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX ,IEEE802.3az EEE 等規範。
- 24埠 10/1001000Mbps Auto-Negotiation流量調變網路交換器。
- 提供 4埠 Gigabit SFP 光纖埠供連接Mini GBIC 1000Base-SX/LX 的光纖模組。
- 每埠支援全雙工/半雙工(Full-duplex /Half-duplex)網路工作能力。
- 支援儲存並傳送(store & forward )作業。
- 支援IEEE 802.3x及back pressure流量控制 (flow control)。
- 提供無阻塞(Non-blocking)及 & Non-head-of-line blocking full-wire speed forwarding。
- 支援網路介面Auto MDIX功能,可支援平行線、跳線連接埠,具備自動辨識功能。
- 自動偵測MAC位址並學習及記憶。
- 支援9.6K巨大封包,有效的提升檔案更快速傳輸。
- 最大8K MAC位址及支援4Mb緩衝buffer。
- 支援VLAN 及IEEE802.1Q tag-base VLAN based on ports & VIDs; add/remove/modify tag。
- 支援 Voice VLAN / MAC VLAN 及GVRP等功能。
- 支援 Broadcast / multicast / unknown unicast 風暴控制。
- 提供網際網路群組管理協議IGMP snooping v1/v2/v3功能,並支援MLD snooping及MVR功能。
- 支援IEEE802.3ad Link Aggregation LACP功能。
- 支援IEEE802.1x , 認證支援CHAP , EAP方式並支援port based and MAC base 網路存取控制。
- 安全認證支援RADIUS/TACACS+ 及AAA等認證功能。
- 支援MAC Table 管理。
- 支援MAC/IPv4和IPv6 的ACL安全管理。
- 支援DOS Denial of service (DoS) 服務阻斷, 攻擊預防功能,可進一步提升自我網路防禦能力。
- 支援Link Layer Discovery Protocol 網路鏈路層發現協定(LLDP) and LLDP-MED。
- 具備DHCP Snooping 安全功能,防止環境中防堵私自架設的DHCP伺服器導致另發IP狀況,並支援DHCP Option 82 提供更多的安全性。
- 支援依每埠限制設定MAC使用人數與IP 與 MAC 綁定與存取控制Access Control list (ACL) 可以 MAC and IP 位址過濾方式進行。
- 支援QOS服務品質Class Quality of service ( COS ), port- based, 802.1q priority tag based by 8 Priority Queue and 8 Priority Weight 權重,並支援Port- Based QoS by 8 Priority Queue。
- 支援流量頻寬管理Bandwidth control,可設定限制控制每埠的流量進入與流出。
- 支援Port Mirroring埠鏡像監測。
- Spanning Tree(STP)擴展樹與Rapid spanning Tree Protocol (RSTP)等功能。
- 支援代理DNS伺服器、NTP網路時間同步的功能,與系統設定備份及回復功能。
- 支援Event log , Alarm Log , Security Log ,Network Log, Protocol Log等Log紀錄。
- 可透過HTTP Web 網頁式管理介面進行管理,具有簡易網路管理通信協定(SNMP v1/v2c/v3) 與Web 網頁式管理介面。
- 除提供網路數據狀態顯示,並之援GUI監看狀態頁面流量分析表狀態、CPU 與記憶體線分析圖, 以供管理者完善分析管理。

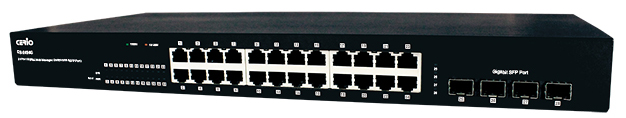

硬體外觀
產品標準及硬體規格 | |
標準規範 | IEEE 802.3 10Base-T |
IEEE 802.3u 100Base-TX | |
IEEE 802.3ab 1000Base-T | |
IEEE 802.3z 1000Base-SX/LX | |
IEEE 802.3x Flow Control | |
IEEE 802.1p QoS | |
IEEE 802.3az EEE | |
IEEE 802.1Q VLAN Tag | |
IEEE 802.3ad Link Aggregation | |
埠數 | 24埠 RJ-45 連接埠10/100/1000BASE-T |
4 組 SFP 光纖擴充埠 | |
存取方式 | CSMA / CD |
傳輸媒介 | 10BASE –T: UTP Cat. 3 or up |
100BASE-TX: UTP Cat. 5 or up | |
1000BASE-T: UTP Cat. 5 or up | |
傳送方式 | Store and Forward |
MAC位址大小 | 8K |
緩衝區暫存大小 | 4Mb |
Jumbo frames巨大封包 | 支援 9K 巨大封包傳輸格式 |
資料傳輸速率 | 10/100Mbps (Half-duplex), 20/200Mbps (Full-duplex) |
1000Mbps (Half-duplex), 2000Mbps (Full-duplex) | |
Auto MDI/MDIX | Yes |
LED 燈號顯示 | Per Port: Link / Activity狀態 x24 |
SFP Port: SFP狀態 x4 | |
Per Unit: (PWR)電源 x1 | |
Per Unit: (SYS)系統 x1 | |
背板頻寬 | 56Gbps |
交換器規格 |
|
頻寬聚合Link Aggregation | IEEE802.3ad LACP Link Aggregation Supported |
埠鏡像監測 | Port Mirror支援 |
品質服務Quality of Service (QoS) | 支援 IEEE 802.1p QoS, Port-based QoS |
頻寬管理 | Bandwidth Control支援 |
擴展樹功能 | Spanning Tree Protocol ,Rapid spanning Tree Protocol支援 |
網際網路群組管理協議 | 支援IGMP v1/v2/v3 及MVR 功能 |
ACL安全管理 | 支援IPv4 / IPv6 及MAC管理 |
虛擬區域網路帶標記能力 | IEEE802.1Q Tagging VLAN , Port-Based ,Tag based VLAN |
簡易網路管理通信協定 | 支援SNMP v1 /v2c/v3 |
認證安全管理 | 支援RADIUS/TACACS+ 及AAA等認證功能 |
虛擬網路管理VLAN | 支援Voice VLAN / MAC VLAN 及GVRP等 |
Port安全管理 | 支援Broadcast / multicast / unknown unicast storm control |
環境及特性 |
|
電力消耗 | 18 Watt |
電源方式 | Power cord : 內建式電源連接電源線使用 |
電源供應 | AC 100~240 VAC, 50-60Hz 電源 |
操作溫度 | 0° to 50° C |
儲存溫度 | -40° to 70° C |
操作濕度 | 10% to 90% non-condensing |
儲存濕度 | 10% to 90% non-condensing |
尺寸 ( W x D x H ) | 441 x 200 x 44 mm |
重量 | 2.45Kg |
生產區域 | TW or CN |
安全規範 | FCC, CE, RoHS-compliant |
包裝內容 | |
主體 | x1 |
19” 機架套件 | x1 |
使用者手冊光碟 | x1 |
電源線 | x1 |
產品保證卡 | x1 |
