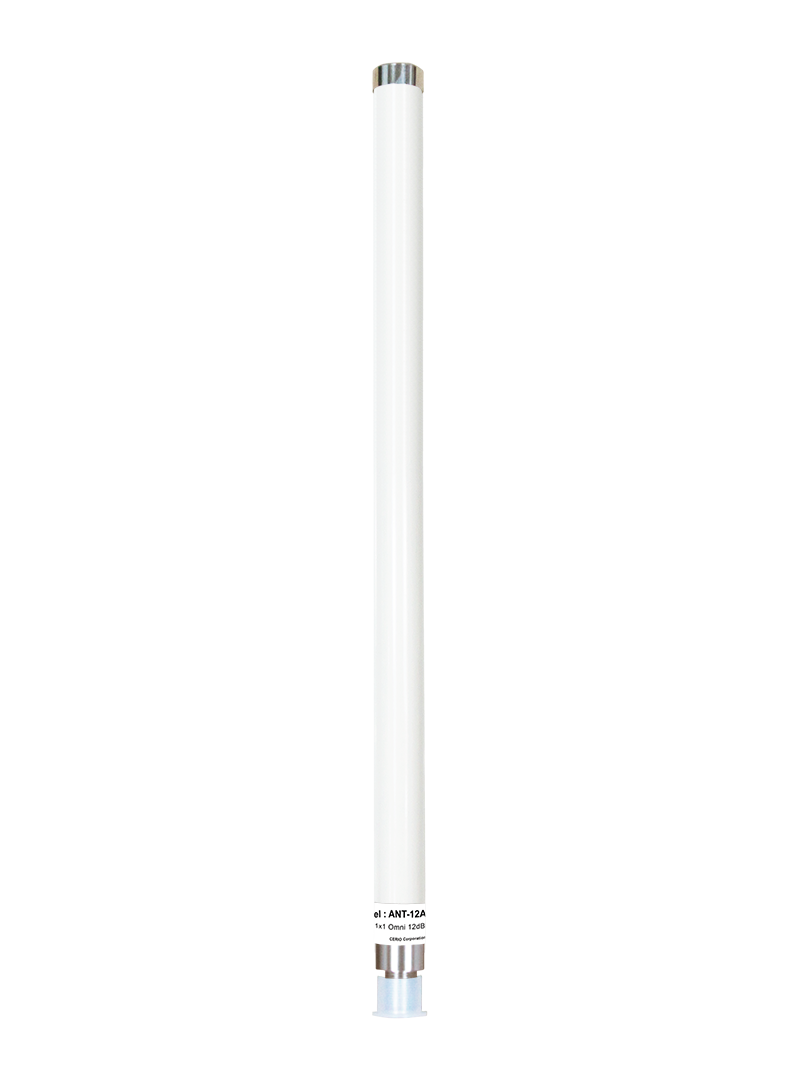

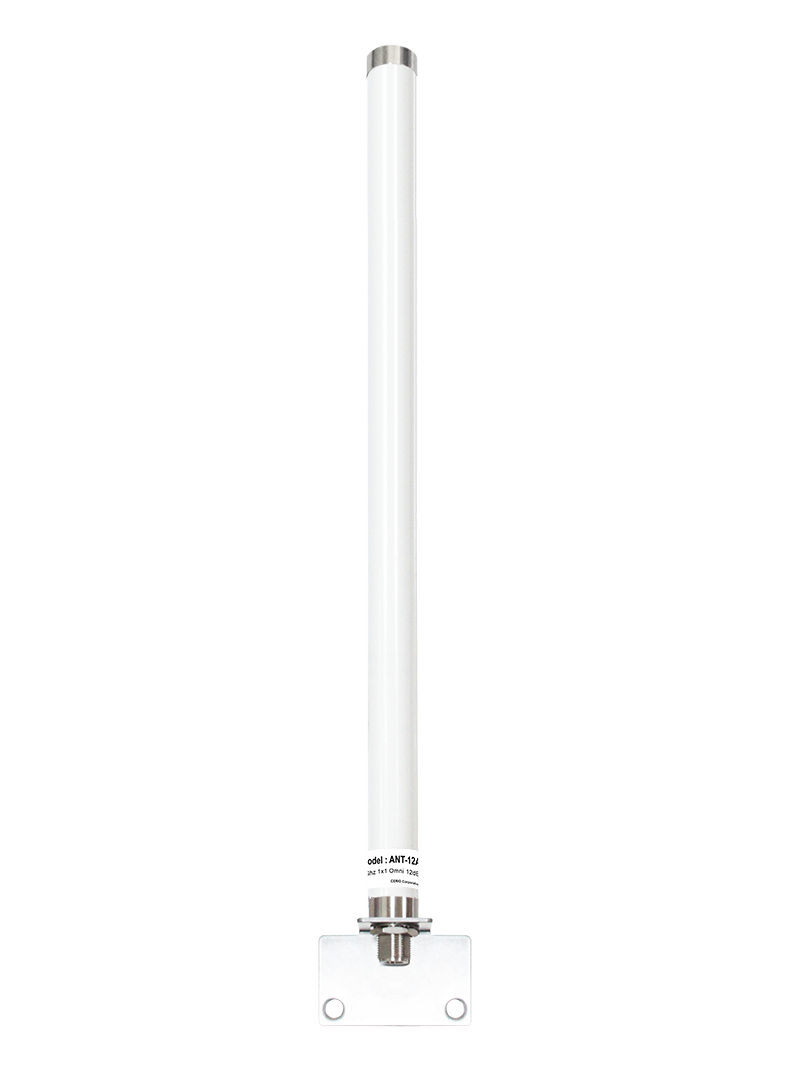

ANT-12A

5GHz 室外無線全向性 12dBi 帶RF 天線用線可固定式高功率天線

CERIO ANT-12A 是一款5GHz 1×1 室外型無線全向性360˚ 帶RF 天線用線可固定式高功率天線,提供垂直涵蓋角度高達12°角度,支援點對多點無線應用。且支援5.1 至5.9 GHz 頻率並提高訊號效能在IEEE 802.11a/an/ac WiFi 無線環境。

CERIO ANT-12A 是一款5GHz 1×1 室外型無線全向性360˚ 帶RF 天線用線可固定式高功率天線,提供垂直涵蓋角度高達12°角度,支援點對多點無線應用。且支援5.1 至5.9 GHz 頻率並提高訊號效能在IEEE 802.11a/an/ac WiFi 無線環境。支援柱掛/壁掛安裝方式,使用高品質玻璃光纖材質配合金屬材質有效預防滲水與防繡。ANT-12A 讓使用者簡單安裝,提供您於無線接收與無線傳送資訊享受更高速、距離更遠的完美解決方案。

產品特色
  • 支援5Ghz IEEE 802.11a/an/ac 無線頻段。
  • 室外型全向性360˚遠距12 dBi 高功率特色。
  • 360˚ 水平角度及12˚ 垂直角度高涵蓋角度。
  • 超高性能的完美表現。
  • 安裝簡單和輕盈的重量設計。
  • IP67 防水等級的外型適用於各種氣候的應用。
  • 支援一個N-Jack (Female) 連接頭。
  • 垂直位置的安裝特性。
  • 包裝已配置RF 天線用線含天線接頭防水防護滑套及固定式壁掛/柱掛專用支架組,無須再添購其
    他配件即可快速安裝。









直接安裝應用













包括了有另選購型號 LP-300 時天線避雷突波保護器的完全安裝應用











ANT-12A 產品外觀尺寸

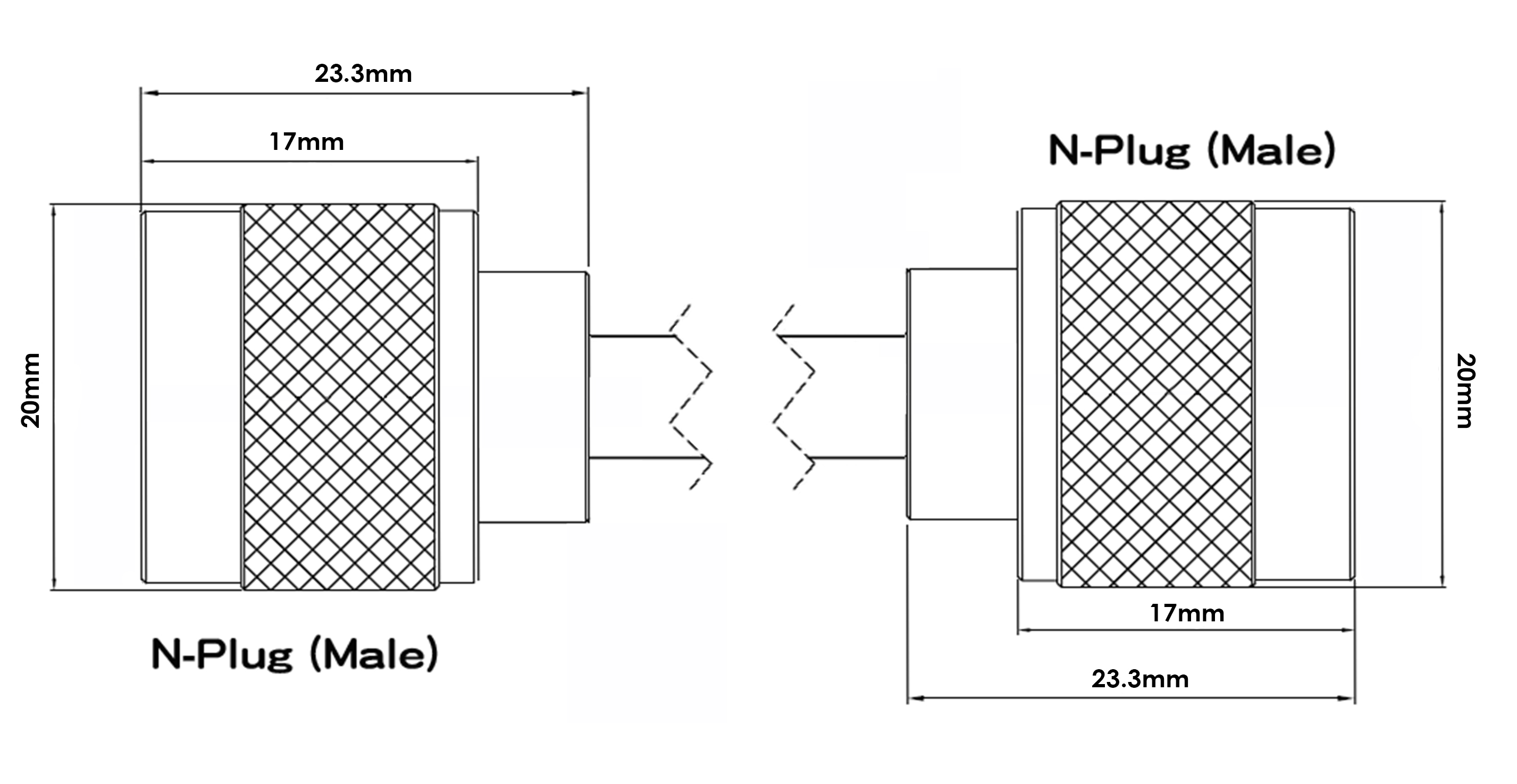

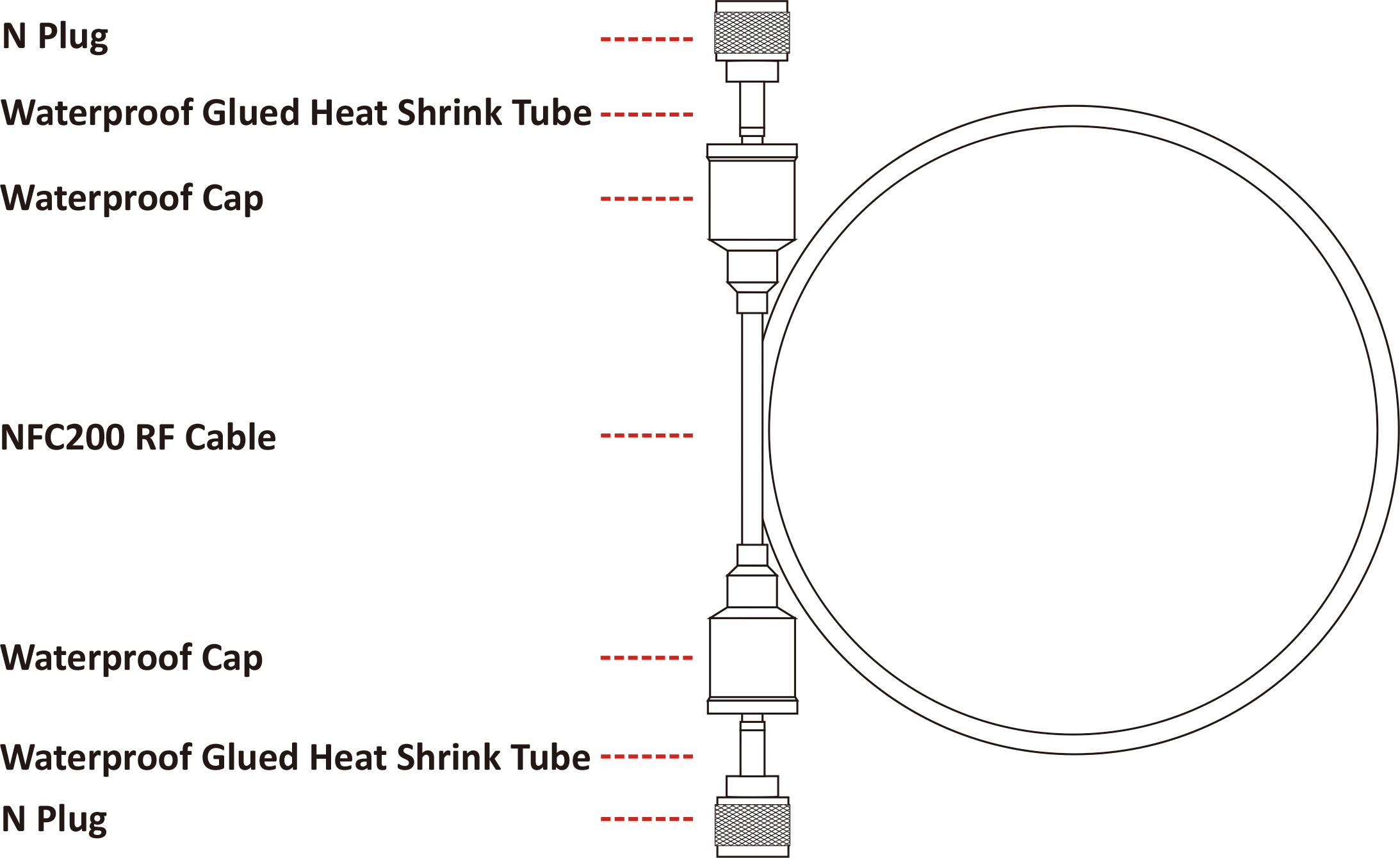

RF 天線專用用線說明 ( NFC-NNP-1M )

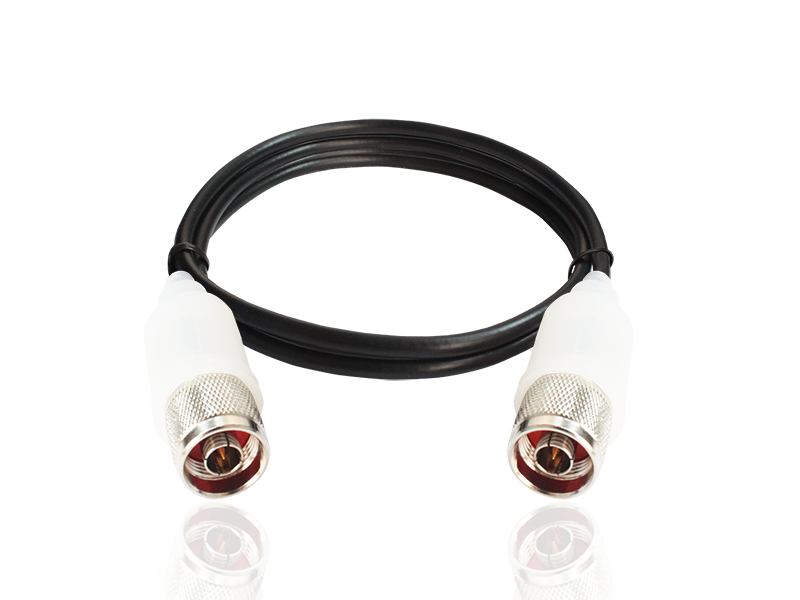

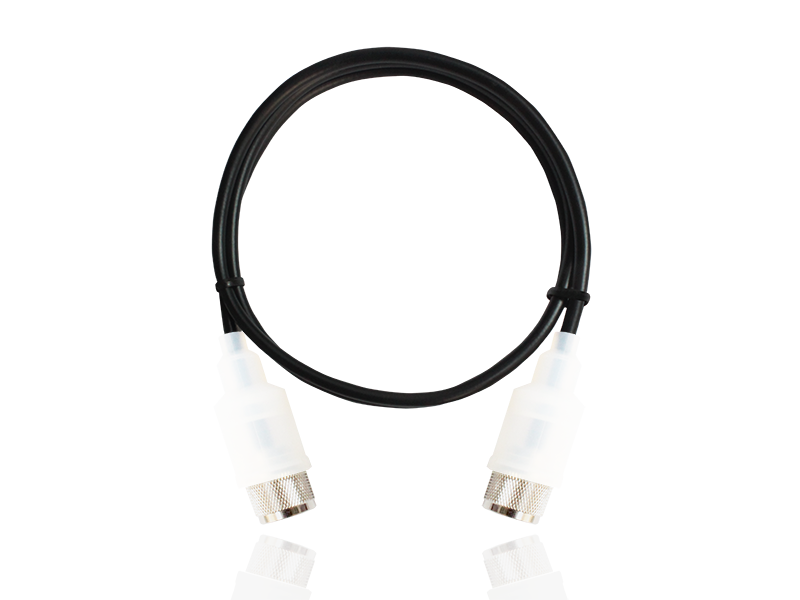

RF 天線專用用線產品規格 ( NFC-NNP-1M )

硬體規格
天線類型 室外型全向性天線
支援頻率範圍 5.1 ~ 5.9GHz (11a/an/ac)
支援無線網路標準 支援 IEEE 802.11a/an/ac 5Ghz 無線頻段
功率值(Gain) 12 dBi
駐波比(V.S.W.R) ≦2.0
束波角度(水平)   360˚
束波角度(垂直)   12˚
極化角度 垂直(線性)
輸入阻抗 50 歐姆
連接頭 N-Type Female x 1

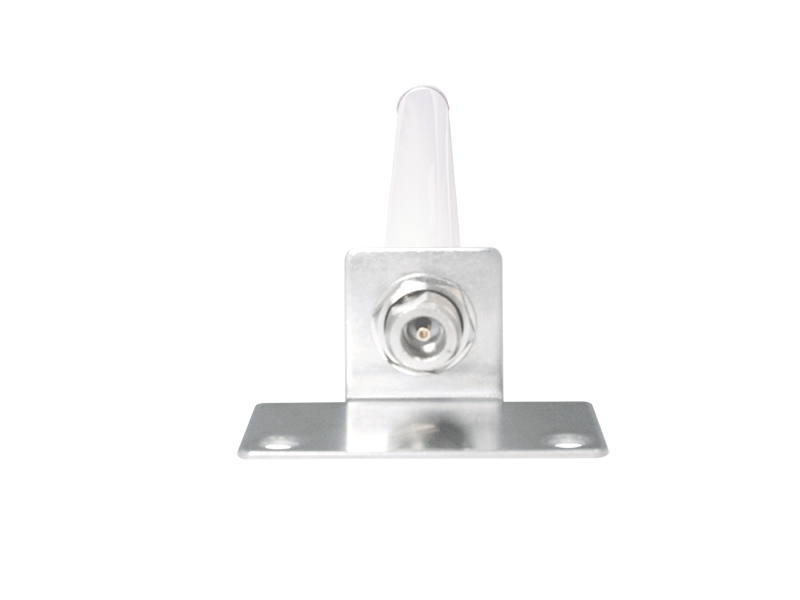

裝置類型 支援壁掛/柱掛安裝
(柱掛 U 型環+夾片 / 柱掛桿尺寸支援 Ø20-Ø52mm )
最大風速承受 210 公里 / 時速
操作溫度  -50˚C – + 85˚C
儲存溫度  -50˚C – + 85˚C
環境濕度 溼度5~ 90 % (非凝結狀態)
防水等級 IP67 防水防護等級
產品尺寸  天線: 457*22 (L x W) mm
天線含支架: 484*70*35 (L x W x H)mm
重量 天線:156g ; 天線含支架: 216.5g

包裝內容
ANT-12A 天線主體 x1
固定式壁掛 /柱掛專用支架組 x1
RF 天線專用1M 用線 ( NFC-NNP-1M ) x1
快速安裝使用手冊 x1
產品保證卡 x 1
