ANT-23AD
5GHz 2×2 室外無線指向性23dBi 帶RF 用線可固定式遠距高功率面板天線
CERIO ANT-23AD 是5GHz 2×2 室外型指向性23dBi 帶RF用線可固定式遠距高功率面板天線，其訊號水平涵蓋角度10˚與垂直涵蓋角度10˚，讓你遠距點對點無線應用時，更容易兩端校對與對應連線。且支援5.1 至5.9 GHz 頻率並提供高訊號效能在 IEEE 802.11a/an/ac WiFi 無線環境。支援柱掛/壁掛安裝方式，使用高品質塑膠配合鋁製金屬材質有效預防滲水與防繡。
CERIO ANT-23AD 是5GHz 2×2 室外型指向性23dBi 帶RF 用線可固定式遠距高功率面板天線，其訊號水平涵蓋角度10˚與垂直涵蓋角度10˚，讓你遠距點對點無線應用時，更容易兩端校對與對應連線。且支援5.1 至5.9 GHz 頻率並提供高訊號效能在 IEEE 802.11a/an/ac WiFi 無線環境。 支援柱掛/壁掛安裝方式，使用高品質塑膠配合鋁製金屬材質有效預防滲水與防繡。
ANT-23AD 5GHz 2×2 室外型指向性天線提供了極化雙性訊號特性，讓原本 11ac 2T2R MIMO 需要的多重天線應用，現在可以利用此ANT-23AD 極化雙性訊號的2 組SMA 接頭連接搭配專用的兩條NFC-NSP-1M 低衰減RF天線用線，讓使用者只要安裝1 組ANT-23AD 天線 即可完成原本需要多重天線的 11ac 2T2R MIMO 應用。讓你可以於 11ac 2T2R MIMO 多重無線接收與無線傳送資訊享受更高速、距離更遠的完美解決方案。
- 支援5Ghz IEEE 802.11a/an/ac 無線頻段。
- 室外型指向性遠距23 dBi 高功率特色。
- 10˚水平與10˚垂直訊號涵蓋角度。
- 超高性能的完美表現。
- 安裝簡單和輕盈的重量設計。
- IP67 防水防護等級設計適用於各種氣候的應用。
- 水平可上0 – 45˚ 與下0 – 38˚ 角度調整結構設計。
- 支援兩個SMA (Female) 連接頭。
- 垂直位置的安裝特性。
- 產品已附帶特殊含接頭防水防護滑套設計之 RF 天線用線及單軸可調式壁掛/柱掛專用支架組，無須再添購其他配件即可快速安裝。
直接安裝應用
包括了有另選購型號 LP-300 時天線避雷突波保護器的完全安裝應用

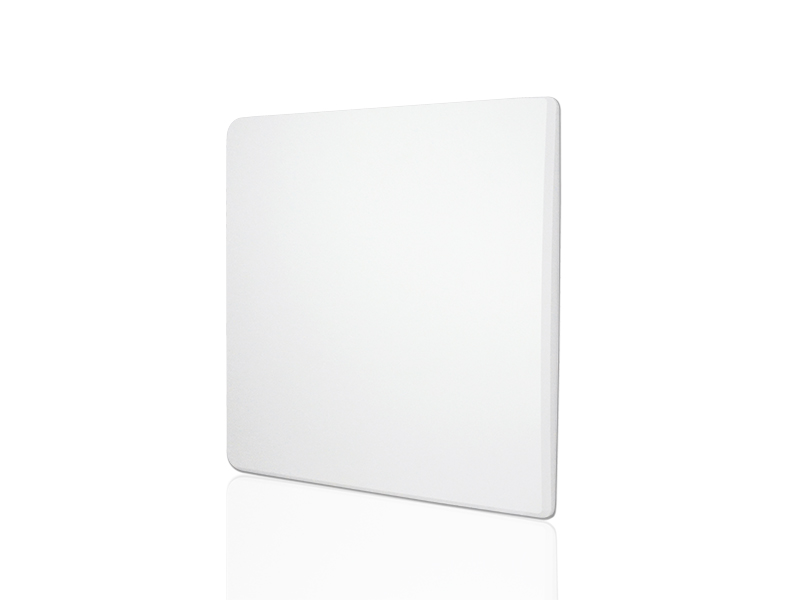

ANT-23AD 硬體外觀
RF 天線專用用線說明 ( NFC-NSP-1M )

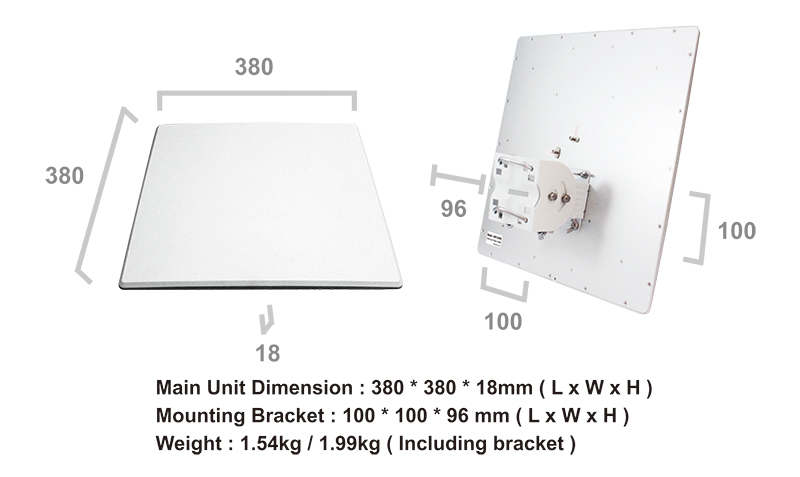

產品外觀尺寸
| 硬體規格 | |
| 天線類型 | 室外型指向性面板式(極化雙性)天線 |
| 支援頻率範圍 | 5.1 ~ 5.9GHz (11a/an/ac) |
| 支援無線網路標準 | 支援 IEEE 802.11a/an/ac 5Ghz 無線頻段 |
| 功率值(Gain) | 23 dBi |
| 駐波比(V.S.W.R) | ≦2.0 |
| 束波角度(水平) | 10˚ |
| 束波角度(垂直) | 10˚ |
| 極化角度 | 垂直 & 水平(線性) |
| 前後比Front-Back Ratio | ＞25 dB |
| 輸入阻抗 | 50 歐姆 |
| 連接頭 | SMA Female x 2 |
| 裝置類型 | 支援壁掛/柱掛安裝 ( 柱掛U 型 / O 型環夾: 柱掛範圍 Ø40-Ø100mm ) |
| 結構調整 | 水平以上0 – 45˚ ,水平以下0 – 38˚ 角度調整結構設計 |
| 最大風速承受 | 210 公里 / 時速 |
| 操作溫度 | -50˚C – + 85˚C |
| 儲存溫度 | -50˚C – + 85˚C |
| 環境濕度 | 溼度5~ 90 % (非凝結狀態) |
| 防水防護等級 | IP67 防水防護等級 |
| 產品尺寸 | 天線: 380*380*18 (L x W x H)mm 支架: 100*100*96 (L x W x H)mm |
| 重量 | 天線: 1.54kg ; 天線含支架: 1.99kg |
| 生產區域 | TW Only |
| 包裝內容 | |
| ANT-23AD 主體 x1 | |
| 單軸可調式壁掛/柱掛專用支架組 x1 | |
| RF 天線專用1Meter 用線 ( NFC-NSP-1M ) x2 | |
| 快速安裝使用手冊 x1 | |
| 產品保證卡 x 1 | |
