FPOE-DXG-90W

4Pair 90Watt Force Power Multi Gigabit PoE++ 寬溫網路電源供應器

CERIO FPOE-DXG-90W 4Pair 90Watt Force Power Multi Gigabit PoE++ 寬溫網路電源供應器支援5-Speed (100M/1G/2.5G/5G/10G) 傳輸能力,最大乙太網路傳輸能力可達10Gbps。提供DC 50~57V 輸入電壓,對需求IEEE 802.3bt PoE Class8 90Watt PoE 電力層次等級的PoE/PD 受電設備提供了穩定的硬體使用方案。藉由此FPOE-DXG-90W 即可透過RJ45 網路線同時傳送網路資料與電力至PD 受電網路設備。高靈活度的安裝與配置能力,簡化繁雜的佈線施工與人力成本,可滿足時下與未來超高速10G 等級與高功耗電力的PD 網路設備所需。提供工規等級的金屬外殼與寬溫 (-40° ~ 75° C)硬體設計,不僅堅固耐用、可靠度高,且支援壁掛安裝,充分滿足高規工業環境網路建置的應用需求。


POE vs. 佈署應用

產品特色

  • 符合 IEEE 802.3 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3bz 2.5G/5G BASE-T 及IEEE 802.3an 10GBASE-T 等標準規範。
  • 支援5-Speed (100M/1G/2.5G/5G/10G) 傳輸能力。
  • 具有網路PSE / PoE 供電裝置功能,輸出電力相容於IEEE 802.3bt PoE Class8 等級以下電力需求之受電設備。
  • 提供Force Power PoE++ 輸出能力,低線衰硬體設計,最大可支援4Pair 90Watt PoE 電力輸出且延伸距離最大可達100 米。
  • 提供兩種電源輸入介面,除可依標準配備的DC 變壓器方式供電外,也支援工規可拔除式供電端子電源接入方式供電。
  • 硬體支援 -40° ~ 75° C 之寬溫設計,可承受各種高低溫的環境應用。
  • 提供工規等級的金屬外殼設計,不僅堅固耐用且可靠度高。
  • 支援電流與反向急性過載時之電流保護設計。
  • 支援桌上置放、壁掛安裝,讓使用者更靈活運用。

產品功能

FPOE-DXG-90W 4Pair 90Watt Force Power Multi Gigabit PoE++ 寬溫網路電源供應器,採用最新Force Power 高功率硬體設計,利用4Pair UTP 網路線同時傳送網路資料與裝置所需求的網路電源予PoE/PD 受電設備,如最新六代802.11ax PoE 極速WiFi 無線設備及PoE IP Speed Dome PTZ CAM 高速移動球型攝影機等監控系統設備等,提供了一個相容且穩定的高功率PoE 供電的解決方案,同時也適用於車用電力系統的應用,例如固定或移動式蓄電池,太陽能或動力引擎組合獨立電力系統等非都市發電廠電力實體線路佈建支幹末梢可達之處等應用需求。硬體支援寬溫設計 ( -40° ~ 75° C) 及隨插即用的簡易連接方式,為高低溫差的工業環境、車用市場與高規網路規劃業者提供了全方位且高經濟效益的解決方案。

堅固金屬外殼與寬溫設計

FPOE-DXG-90W 除了提供工規等級金屬外殼設計,同時也支援 -40° ~ 75° C 的寬溫設計,不僅堅固耐用、可靠度高,且支援壁掛安裝,充分滿足各種環境上的應用需求。而寬溫設計可以讓設備在極低與極高溫度中穩定運作,成為企業的最佳幫手。

長距離應用

FPOE-DXG-90W可同時提供資料與電力傳輸,使用CAT 6a 或 以上網路佈線,最大可達90Watt 的電源功率能力與資料傳輸速度,有效距離最長可達100 米 (328 英尺)。

突波保護

CERIO高功率寬溫網路電源供應器支援ESD靜電放電保護及乘載放電防突波及確保設備安全等設計。

簡易安裝

隨插即用,不需任何軟體配置。

產品應用

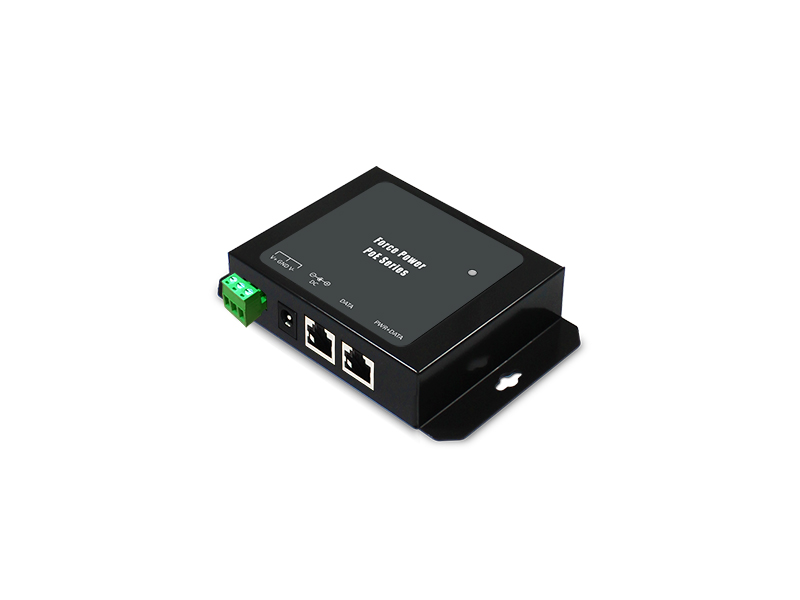

硬體外觀

產品尺寸

FPOE-DXG-90W 產品標準及硬體規格

網路規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5G/5GBASE-T

IEEE 802.3an 10GBASE-T

網路媒介 100BASE-TX: UTP Cat.5 or up

1G/2.5G/5GBASE-T : UTP Cat.5e or up

10GBASE-T : UTP Cat.6a or up

資料傳輸速率 100M/1G/2.5G/5G/10G (Half-duplex),

200M/2G/5G/10G/20G (Full-duplex)

PoE 過電種類 End-span (Type-A): PIN 1/2,3/6

Mid-span (Type-B): PIN 4/5,7/8

資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN PIN 1/2,3/6 & 4/5,7/8 (Power + Data Pin)
埠數介面 RJ-45 x1 : 電源 + 資料傳輸

RJ-45 x1 : 資料傳輸

電源介面 輸出: RJ45 PoE Out

雙電源輸入: DC In 或 可拔除式2 針腳端子 (供外接式工規電源系統使用)

ESD突波保護 支援ESD (Electro Static Discharge)靜電放電保護及乘載放電防突波設計
環境及特性
PoE 最大支援供電瓦數 4Pair for 90Watt
電源供應配置 56V 外接式90Watt 電源變壓器
輸入電壓 52 ~ 57Volt
電纜和功率耗損 @ 100Meter : 最大可保持來源電源功率能力
(90Watt ) with Cat.6a or up Cable
LED 指示燈號 System LED: Power x1
操作溫度 -40° to 75° C
儲存溫度 -40° to 85° C
操作濕度 5% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 130 x 82 x 27 mm
重量 ( g ) 229g (含可拔除式2 針腳端子)
安裝方式  支援桌面置放與壁掛安裝
外殼材質 鐵殼
生產區域 TW only
安全規範 FCC ,CE, RoHs compatible
包裝內容
FPOE-DXG 本體 x 1
90Watt 電源變壓器 x 1
產品保證卡 x 1
