POE-DMG-EZW

DC12-56V Multi Gigabit to 4Pair 90Watt PoE++ Adapter 寬溫/寬壓網路電源供應輸出器

CERIO FPOE-DMG-EZW DC12-56V Multi Gigabit to 4Pair 90Watt PoE++ Adapter 寬溫/寬壓網路電源供應輸出器,提供寬範圍輸入電壓 DC 12~56V 的硬體設計,可自動升壓轉換為最佳傳輸效能 PoE 所需的56V 電壓並供電給POE 裝置使用,且硬體針對PoE 輸出電力安全設計最大限制達90Watt 承受。對於需求配置環境受限電壓僅有12/24/37.5/48V 電力時,可透過工規可拔除式供電端子 (Screw Terminal Block) 輸入自動升壓能力,自動升壓完成至PoE++ 高電量所需的 56V POE 環境使用,此外,更支援額外90Watt 電力延伸應用功能,此一產品提供了最佳且極具經濟效益的完美功能。


POE vs. 佈署應用

產品特色

  • 符合IEEE 802.3 10Base-T,IEEE 802.3u 100Base-TX,IEEE802.3ab 1000Base-T 及IEEE 802.3bz 2.5G/5G BASE-T 等標準規範。
  • 支援Multi Gigabit (1/2.5/5Gbps)乙太網路傳輸能力。
  • 支援寬範圍輸入電壓12~56V,透過工規可拔除式供電端子可自動升壓轉換為最大傳輸效率且輸出電力相容於IEEE 802.3bt PoE Class8 等級及以下電力所需之POE 56V 受電設備。
  • 支援兩種電源輸入介面: 除了提供主供電模式的可拔除式2 針腳端子供外接式工規電源升壓系統使用,亦可透過額外的DC In 電源供電方式供POE 恆壓輸入使用。
  • 支援被動式PSE / PoE 乙太網供電功能,最大可支援4Pair 90Watt PoE 電力輸出。
  • 硬體支援 -40° ~ 75° C 之寬溫設計,可承受各種高低溫的環境應用。
  • 提供金屬外殼設計,不僅堅固耐用且可靠度高。
  • 支援電源反向急性保護設計,自動重啟保護任何短路的可能產生,將有效減少短路造成損壞。
  • 可隨插即用,不需任何軟體配置。
  • 支援桌上置放,壁掛安裝,讓使用者更靈活運用。

產品功能

CERIO FPOE-DMG-EZW 非常適合單獨式電力系統的應用,例如固定或移動式蓄電池,太陽能或動力引擎組合獨立電力系統等非都市發電廠電力實體線路佈建支幹末梢可達之處等應用需求,當環境輸入電壓範圍受限於低於55V 且高於12V 以上的電力輸入供應時,即可透過FPOE-DMG-EZW 寬溫/自動升壓網路電源供應輸出器來達成網路線同時傳輸資料與傳輸DC 56V 的POE 的電源,以此相容於IEEE 802.3bt PoE Class8 等級及以下的網路電源輸出給PoE 受電設備,是非常方便且經濟的解決方案。其應用包括12V 或24V 或48V 電池系統/太陽能系統與車用市場,如24V 公車鐵道運輸或48V 電力系統等供電裝置,需轉換成網路線 PoE 56V 電源輸出供電給受電裝置,如Multi Gigabit PoE IP 攝影機,PoE 影像顯示器,PoE 無線基地台等。

堅固金屬外殼與寬溫設計

CERIO FPOE-DMG-EZW 除了提供金屬外殼設計,同時也支援 -40° ~ 75° C 的寬溫設計,不僅堅固耐用、可靠度高,且支援壁掛安裝,充分滿足各種環境上的應用需求。而寬溫設計可以讓設備在極低與極高溫度中穩定運作,成為企業的最佳幫手。

長距離應用

CERIO 寬溫/自動升壓網路電源供應輸出器能同時提供資料與電源傳輸,使用CAT6 以上網路佈線,電源距離可達100 米 (328 英尺)。

突波保護

CERIO FPOE-DMG-EZW 支援ESD 靜電放電保護及乘載放電防突波及確保設備安全等設計。

簡易安裝

隨插即用,不需任何軟體配置。

產品應用

CERIO POE-DMG-EZW 可透過可拔除式2 針腳端子(Screw Terminal Block)接收電力系統後 (如12V/24V/48V 之固定或移動式蓄電池或太陽能面板等),再將其升壓並轉換為相容於IEEE 802.3bt PoE Class8 等級及以下PoE 56V 電源輸出給PoE 受電設備,為電池、太陽能系統與公車捷運鐵道運輸等市場,提供了高效的應用方案。

CERIO POE-DMG-EZW 支援額外90Watt 電力延伸應用功能,就透過隨附的POE Kit 及DC to DC 電源輸出用線搭配使用,即可輕鬆為環境擴充建構一台多埠數的POE 交換器的電力所需,除因此可將電力與資料做距離的再延伸應用外,徹底快速解決了環境可能需要的同時多台POE 受電設備電力需求,隨插即用簡易的連接方式,為不易設置電源提供了更好的PoE 整合應用方案。

CERIO POE-DMG-EZW 除了其主功能運用在升壓網路電源供應的市場應用外,亦可擴充搭配CERIO 的電源接收分配器於接收網路電源與資料後,再分配拆解出1 埠DC 電力輸出和1 埠網路資料輸出埠,且經拆解電力之DC 輸出電源可調整為12V, 19V 或24V 電壓。對於末端僅接收DC In 受電的網路裝置,提供了經濟又實惠的解決方案。

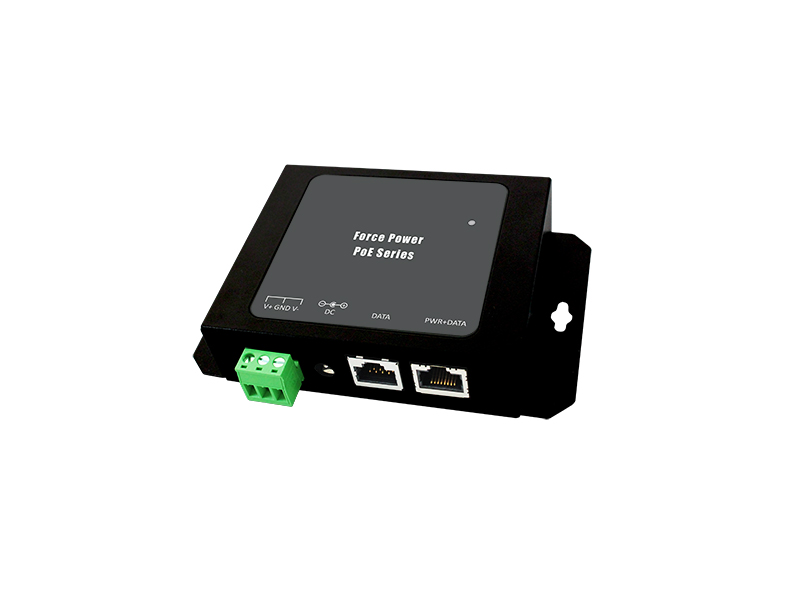

硬體外觀

產品尺寸

FPOE-DMG-EZW 產品標準及硬體規格

標準規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5G/5GBASE-T

網路媒介 100BASE-TX: UTP Cat.5 or up

1G/2.5G/5GBASE-T : UTP Cat.5e or up

資料傳輸速率 100M/1G/2.5G/5G (Half-duplex),

200M/2G/5G/10G (Full-duplex)

PoE 過電種類 End-span (Type-A): PIN 1/2,3/6

Mid-span (Type-B): PIN 4/5,7/8

資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN PIN 1/2,3/6 & 4/5,7/8 (Power + Data Pin)
埠數介面 RJ-45 x1 : 電源 + 資料傳輸

RJ-45 x1 : 資料傳輸

電源介面 輸出: RJ45 Passive 802.3bt PoE Out

輸入:可拔除式2 針腳端子(為主供電模式供升壓系統使用)及 DC In (額外供電模式供POE 恆壓輸入使用)

ESD突波保護 支援ESD (Electro Static Discharge)靜電放電保護及乘載放電防突波設計
環境及特性
PoE 最大支援供電瓦數 4Pair 90Watt
電源需求 12~57V 電源輸入
輸入電壓 整體寬壓輸入範圍 : DC 12~57V
自動升壓範圍 : DC 12~55V (可拔除式2 針腳端子指定輸入時, 自動升壓以相容於 802.3bt 電力等級 PoE 56V 輸出)
恆壓使用範圍 : DC 50~57V ( DC 接頭指定輸入時)
最大輸入電流 DC 12V/7.5A , 24V/3.75A, 37.5V/2.4A, 48V/1.875A
LED 指示燈號 System: Power (Green) x1
操作溫度 -40° to 75° C
儲存溫度 -40° to 85° C
操作濕度 5% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 130 x 82 x 27 mm
重量 ( g ) 230g
安裝方式  支援桌面置放與壁掛安裝
外殼材質 鐵殼
生產區域 TW only
安全規範 FCC ,CE, RoHs compatible
包裝內容
FPOE-DMG 本體 x 1
POE Kit x 1
DC to DC (內徑 2.1mm PHY) 分配電源輸出用線 x 1
快速安裝使用手冊 x 1
產品保證卡 x 1
