POE-PD04S

10/100/1000M Gigabit PoE+ Splitter 網路電源接收分配器

POE-PD04S 網路PoE+ 電源接收分配器提供Gigabit 乙太網路傳輸能力,並向下相容於10/100/1000Mbps 的網路標準,支援 IEEE 802.3at PoE+ / 802.3af PoE Power over Ethernet 與電路設計, 提供了藉由標準 PoE+44V~57V 網路電源 + Date 資料輸入後,分配拆解出1 埠 DC 電力輸出和1 埠網路傳輸輸出埠(資料),且經拆解電力之DC 輸出電源可調整為12V, 19V 或24V 電壓。

產品特色

  • 符合 IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE-802.3at PoE+ / 802.3af PoE 等標準規範
  • 支援Gigabit 10/100/1000Mbps 網路標準。
  • POE-PD04S 網路電源接收分配器可用於將非具有 PoE IEEE802.3at /802.3af 受電設備連接到PoE Switch 或PoE 電源供應器。
  • 支援DC 電源輸出熱切換功能可於運作中隨意切換 12VDC , 19VDC 或 24VDC 三種電壓模式
  • 最大拆解電力後供電輸出能力可達27Watts
  • 支援具有電源與資料同時傳輸的乙太網路PoE 網路線來源經由本裝置轉換拆離分為DC 接頭電力輸出與僅有網路線的資料輸出
  • 支援電源反向急性保護設計,自動重啟保護任何短路的可能產生,將有效減少短路造成損壞。
  • LED 燈號支援電源狀態與三種電壓12VDC , 19VDC 或 24VDC 使用模式顯示
  • 包裝內附時下最大眾化之DC 2.1mm(PHY)內徑to DC 2.1mm(PHY) DC cable
  • 支援桌上置放,壁掛安裝及多台串接組合,讓使用者更靈活運用

長距離應用

CERIO POE-PD04S 支援Gigabit PoE+ 網路線受電使用,並可經受電後將POE 拆解電力DC 埠與資料網路埠,藉由網路線再延伸最高總長達100M( 328 英尺 ) ,若傳輸速度達到Gigabit 速率,建議使用Cat 6 乙太網路線較能滿足100M 的距離。

產品功能

經由 POE-PD04S 採用最新改良精進硬體熱切換保護設計,可有效防止不同電壓伏特瞬間切換導致的故障,在運行期間改變電壓輸出時,設備不會因此造成任何損壞,使用更放心更便利。利用乙太網供電並支援Fast / Giga 乙太網路的產品。對於您的原本需求DC 12V 或19V 或24V 電壓之網路裝置或其他非網路裝置。利用此 POE-PD04S 搭配隨貨附的大眾規格DC to DC Cable 輸出電力給您的裝置。對於設置於無法或不方便安裝AC 電力插座的無PoE 受電的設備,如無線網路裝置或無線寬頻路由器或無PoE PD 受電功能之需高耗電量的PTZ 網路攝影機等提供方便的電力使用。

突波保護

POE-PD04S 支援ESD 靜電放電保護及乘載放電防突波及確保設備安全等設計。

附加效益

CERIO PoE+ 網路電源接收分配器除了設計輕巧與極具成本效益之附加效益外,且方便於網路規劃以及產品可靠性高。

簡易安裝

可隨插即用,不需任何軟體配置



產品應用

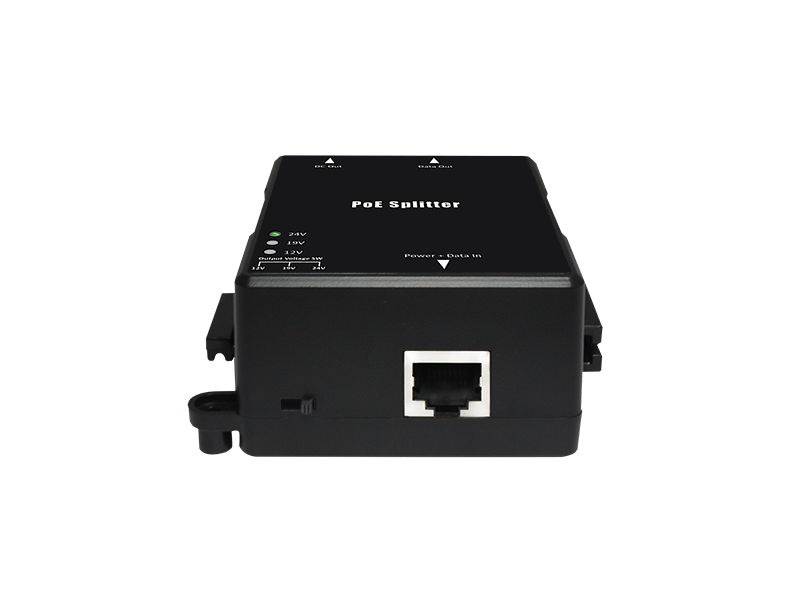

硬體外觀



串接組合



產品尺寸

POE-PD04S 產品標準及硬體規格





標準規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE802.3at Power over Ethernet (PoE+)

IEEE802.3af Power over Ethernet (POE)

網路媒介 10BASE –T: UTP Cat. 3 or up

100BASE-TX : UTP Cat. 5 or up

1000BASE-T: UTP Cat. 5 or up

資料傳輸速率 10/100/1000Mbps (Half-duplex)

20/200/2000Mbps (Full-duplex)

資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN End-span (Type-A): PIN 1/2,3/6 ;

Mid-span (Type-B): PIN 4/5,7/8

資料輸入來源 Connects PC/HUB/Switch
埠數介面 RJ-45 x1 : 電源 + 資料 輸入 ,

RJ-45 x1 : 資料輸出

ESD突波保護 支援ESD靜電放電保護及乘載放電防突波設計
環境及特性
PoE最大電源 27Watts
輸出電源介面 DC-Jack : 可輸出供電至 12V 或19V 或 24V DC In 之非PoE 受電裝置
電源需求 標準802.3af/at PoE Power Source
POE 輸入電壓 44V~57V
DC 輸出電壓模式 支援12V / 19V /24V 三種可調整節層次模式
DC 輸出電流 Max 12V / 2.25A  ,  19V / 1.42A , 24V / 1.125A
LED 燈號顯示 DC Output LED x3 : 12V or 19V or 24V
操作溫度 0° to 50° C
儲存溫度 -40° to 70° C
操作濕度 10% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 84.5 x 80 x 39.5 mm
重量 ( g ) 90g
外殼材質 ABS
安全規範 FCC ,CE, RoHs compatible

包裝內容
POE-PD04S本體 x 1
DC to DC (內徑 2.1mm PHY) cable 電源用線 x 1
快速安裝使用手冊 x 1
產品保證卡 x 1
