CS-1005G-2PD

5埠 10/100/1000M Gigabit 含2埠 POE+ 網路交換器 (30Watt 外接式電源)

CCERIO CS-1005G-2PD是一台隨插即用且高速高效能的POE+ 網路交換器,支援標準IEEE 802.3af 與IEEE 802.3at Power over Ethernet 提供了 DC 48- 57V  輸入電壓。每埠皆具有Auto-Negotiation自動協商流量調變功能,這意味著交換器可以在網路速度及雙工模式下與連接設備自動協商。CS-1005G-2PD可運行於大型的網路架構中的分散最終架構,提升性能連結子網,並啟用頻寬所需求連接多媒體及影像的應用。CS-1005G-2PD  5埠 10/100/1000M Gigabit 含2埠 POE+  CS-1005G-2PD  5埠 10/100/1000M Gigabit 含2埠 POE+
CS-1005G-2PD  5埠 10/100/1000M Gigabit 含2埠 POE+   網路交換器,支援1-2埠10/100/1000Mbps乙太網路(Power over Ethernet) POE+ 供電,符合IEEE802.3af/at標準,能自動檢測識別符合標準的受電設備,同時利用UTP Cable傳輸網路資料也同時傳輸電源訊號至POE PD 受電裝置(如AP, IPCAM 等) ,滿足遠距離供電佈線傳輸的需要,讓你不用煩惱傳統式需要裝配電源插座問題,輕易利用POE建構你的網路環境。

CS-1005G-2PD Uplink埠也可以自動偵測上行鏈路網路線源是否具有PoE電力傳輸而進一步利用PoE橋接向下傳遞到1-2埠即一個或兩個受電的PoE設備,因此將可利用CS-1005G-2PD作為PoE中繼,藉此可以不須接上隨附的電源變壓器而延伸並突破傳統乙太網路100 公尺的距離限制,利用此Uplink埠附加的額外功能將可滿足需更長距離受電的 PD 裝置,如IP CAM、VOIP Phone等等,以實現更靈活的網路應用。

產品特色
  • 符合IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3af PoE, IEEE802.3at PoE+ 等標準規範
  • 5埠10/100/1000Mbps Auto-Negotiation 流量調變Gigabit 網路交換器,其中2埠皆提供PSE/ PoE+ 供電功能,支援 IEEE802.3af/at  規範的PD裝置
  • Uplink 埠支援PoE自動偵測中繼與橋接傳遞功能,藉此得以進行延伸且突破網路線距離限制應用
  • 提供每埠最大30W / 15.4W / 7.5W / 4W,搭配30Watt 外接式電源供應器
  • 每埠支援全雙工/半雙工(Full-duplex /Half-duplex)網路工作能力
  • 支援使用儲存並傳送(Store & Forward)及過濾(filtering)傳送方式
  • 支援IEEE 802.3x 及back pressure 流量控制(flowcontrol)
  • 具備廣播封包抑止控制及支援儲存並傳送(store &forward )作業
  • 支援9K 巨大封包,有效的提升檔案更快速傳輸
  • 提供無阻塞(Non-blocking)及 & Non-head-of-line blocking full-wire speed forwarding
  • 支援網路介面Auto MDIX 功能,可支援平行線、跳
  • 線連接埠,具備自動辨識功能
  • 自動偵測MAC 位址並學習及記憶
  • 支援2K MAC 位址
  • 1Mb 緩衝buffer



產品應用

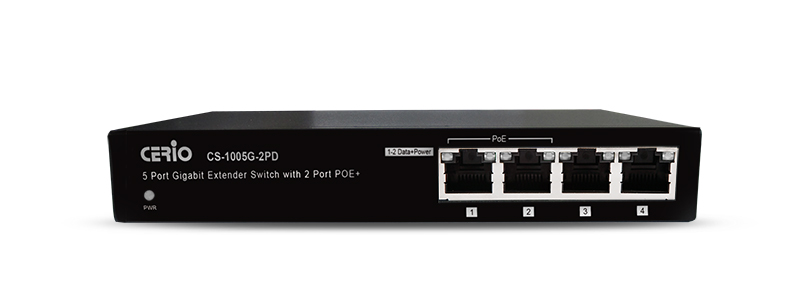

硬體外觀







CS-1005G-2PD 硬體規格

標準規範 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX,
IEEE 802.3ab 1000Base-T,
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet (PoE)
IEEE 802.3at Power over Ethernet Plus (PoE+ )
埠數 5 埠 RJ-45 連接埠10/100/1000Mbps
(含2 埠PSE/PoE+供電與Uplink埠自動偵測PoE功能)
存取方式 CSMA / CD
傳輸媒介 10BASE –T: UTP Cat. 3 or up,
100BASE-TX: UTP Cat. 5 or up,
1000BASE-T: UTP Cat. 5 or up
傳送方式 Store and Forward
MAC位址大小 2K
緩衝區暫存大小 1Mb
Jumbo Frame 巨大封包 支援9K 巨大封包傳輸格式
資料傳輸速率 10/100/1000Mbps (Half-duplex)

20/200/2000Mbps (Full-duplex)

Auto MDI/MDIX Yes
LED 燈號顯示 Per Gigabit Port: (Link/Act): 狀態 x5
PoE(PSE) : 狀態 x2
Uplink Port (PD) : 狀態
Per Unit: 電源 x1
內建傳輸速度 10Gbps
環境及特性
電源供應 Up to 30W per port ( 1-2 埠支援PoE 輸出 )
PoE供電能力 25.5 Watt 讓2埠Gigabit PoE埠共同使用
電力消耗 1.5 Watt
PoE電源輸出 Up to 30W per port  ( 1-2埠支援PoE 輸出 )
電源輸入 DC 48~57 Voltage Input  or Uplink PD Port  Input
操作溫度 0° to 55° C
儲存溫度 -40° to 70° C
操作濕度 10% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 160 x 85 x 25mm
重量  0.342kg
外殼材質 金屬外殼
安全規範 FCC, CE, RoHS-Compliant
包裝內容
CS-1005G-2PD 本體 x1
快速安裝使用手冊 x1
電源供應器 x1
產品保證卡 x1
