FPOE-PD80

4Pair Force Power Gigabit PoE++ Splitter 網路電源接收分配器

CERIO FPOE-PD80 Force High-Power Gigabit 網路電源接收分配器提供Gigabit 乙太網路傳輸能力,並向下相容於10/100/1000Mbps 的網路標準,支援IEEE 802.3af/at 標準規範且相容於IEEE 802.3bt Power 輸出等級。藉由PoE 50V~57V 網路電源 + Date 資料輸入後,分配拆解出DC 電力最大可達80Watt 電力輸出和RJ45 網路埠資料輸出,且經拆解電力之DC 輸出電源可調整為12V, 19V 或24V 電壓輸出。此高功率Force Power 分配器允許一般無 POE 設計的設備直接升級為POE 支援應用,可用於佈署環境中沒有電源插座的遠程非PoE 設備,帶來極大的便利。

產品特色

  • 符合IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3af, IEEE 802.3at 等標準規範及相容於IEEE 802.3bt Power 輸出等級。
  • 支援Gigabit 10/100/1000Mbps 網路標準。
  • 支援將非具有PoE 受電設備連接到PoE 網路交換器或PoE 電源供應器。
  • 支援DC 電源輸出熱切換功能可於運作中隨意切換12VDC , 19VDC 或 24VDC 三種電壓模式。
  • 最大拆解電力後供電輸出能力可達80Watt(24V)、75Watt(19V)及50Watt(12V)。
  • 支援具有電源與資料同時傳輸的乙太網路,經由FPOE-PD80 轉換拆離分為DC 接頭電力輸出與RJ45網路埠的資料輸出。
  • 支援電源反向急性保護設計,自動重啟保護任何短路的可能產生,將有效減少短路造成損壞。
  • LED 燈號支援三種電壓12VDC , 19VDC 或 24VDC 使用模式顯示。
  • 包裝內附時下最大眾化之 DC to DC cable。
  • 支援桌上置放壁掛安裝及多台串接組合更靈活運用。

產品功能

CERIO FPOE-PD80 採用最新改良精進硬體熱切換保護設計,可有效防止不同電壓伏特瞬間切換導致的故障,在運行期間改變電壓輸出時,設備不會因此造成任何損壞,使用更放心更便利。利用乙太網供電並支援高速Gigabit 乙太網路傳輸。利用此FPOE-PD80 搭配隨貨附的DC to DC Cable 輸出電力給您的裝置,提供最大拆解電力後供電輸出能力可達80Watt。對於設置於無法或不方便安裝AC 電力插座的無PoE 受電的高耗電量設備,如最新六代802.11ax 高速WiFi 無線設備、觸控式平板電腦、數位看板或PoE IP Speed Dome PTZ CAM 高速移動球型攝影機等提供方便的電力使用。

長距離應用

CERIO FPOE-PD80 網路電源接收分配器支援Gigabit PoE 網路線受電使用,並可經受電後將PoE 拆解電力DC 埠與資料網路RJ45 埠,藉由網路線再延伸最高總長達100M ( 328 英尺 ) ,若傳輸速度達到Gigabit 速率,建議使用Cat 6 乙太網路線較能滿足100M 的距離。

突波保護

CERIO FPOE-PD80支援ESD 靜電放電保護及乘載放電防突波及確保設備安全等設計。

附加效益

CERIO Force High-Power Gigabit PoE++ 網路電源接收分配器除了設計輕巧與極具成本效益之附加效益外,且方便於網路規劃以及產品可靠性高。

簡易安裝

可隨插即用,不需任何軟體配置。



產品應用

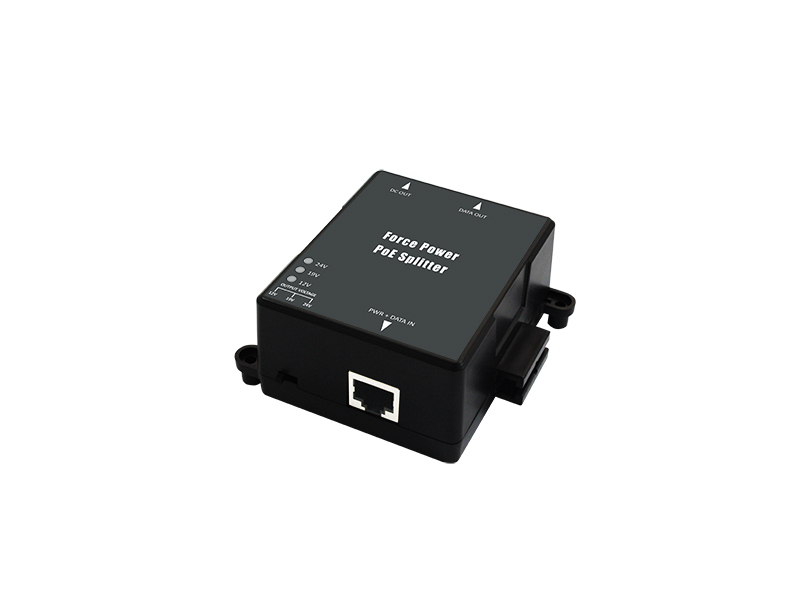

硬體外觀



產品尺寸

FPOE-PD80 產品標準及硬體規格



標準規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3af Power over Ethernet (PoE)

IEEE802.3at Power over Ethernet (PoE+)

Compatible to IEEE 802.3bt Power Level (PoE++)

網路媒介 10BASE –T: UTP Cat. 3 or up

100BASE-TX : UTP Cat. 5 or up

1000BASE-T: UTP Cat. 5 or up

資料傳輸速率 10/100/1000Mbps (Half-duplex)

20/200/2000Mbps (Full-duplex)

資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN End-span (Type-A): PIN 1/2,3/6 ;

Mid-span (Type-B): PIN 4/5,7/8

資料輸入來源 連接 PC/HUB/Switch
埠數介面 RJ-45 x1 : 電源 + 資料 輸入 ,

RJ-45 x1 : 資料輸出

ESD突波保護 支援ESD靜電放電保護及乘載放電防突波設計
環境及特性
最大電源輸出 80Watt (DC 24V Output)
75Watt (DC 19V Output )
50Watt (DC 12V Output )
電源輸出介面 DC-Jack
電源需求 50~57V PoE Power Source
POE 輸入電壓 50V~57V
DC 輸出電壓模式 支援12V / 19V /24V 三種可調整電壓模式
DC 輸出電流 24V/3.33A , 19V/3.94A, 12V/4.17A
電纜和電流耗損 DC 24V @ 100Meter : 12.50% with Cat.6 Cable
DC 19V @ 100Meter : 13.33% with Cat.6 Cable
DC 12V @ 100Meter : 14.00% with Cat.6 Cable
LED 燈號顯示 Voltage Output LED x3 : 12V or 19V or 24V
操作溫度 0° to 55° C
儲存溫度 -40° to 70° C
操作濕度 10% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 84.5x80x39.5mm
重量 ( g ) 99.8g
外殼材質 ABS
生產區域 TW only
安全規範 FCC ,CE, RoHs compatible

包裝內容
FPOE-PD80本體 x 1
DC to DC (內徑 2.1mm PHY) cable 電源用線 x 1
快速安裝使用手冊 x 1
產品保證卡 x 1
